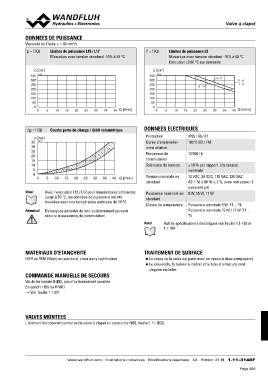

VVaallvvee àà ccllaappeett
DONNEES DE PUISSANCE
Viscosité de l'huile u = 30 mm2/s
p = f (Q) Limites de puissance L15 / L17 P = f (Q) Limites de puissance L9
Mesurées avec tension standard -10% à 50 °C Mesurées avec tension standard -10% à 40 °C
Exécution L9 90 °C sur demande
p [bar] p [bar] A-P P-A
350 K4194 350 K4195 T-A
300 300 A-T
250 250
200 10 15 20 25 30 35 40 Q [l/min] 200 10 15 20 25 30 35 40 Q [l/min]
150 150
100 100
50 50
0 0
05 05
Δp = f (Q) Courbe perte de charge / débit volumétrique DONNEES ELECTRIQUES
p [bar] 10 15 20 25 30 35 40 Q [l/min] Protection IP65 / 66 / 67
35 K0078 Durée d’enclenche- 100 % ED / FM
30 ment relative
25 Fréquence de 12'000 / h
20 commutation
15 Tolérance de tension ± 10 % par rapport à la tension
10 nominale
Tension nominale en 12 VDC, 24 VDC, 115 VAC, 230 VAC
5 standard AC = 50 à 60 Hz ± 2 %, avec redresseur 2
0 voies intégré
Puissance nominale en 9 W, 15 W, 17 W
05 standard
Classe de température Puissance nominale 9 W: T1…T6
Note! Avec l'exécution L15 / L17 pour températures ambiantes Puissance nominale 15 W / 17 W: T1…
jusqu'à 70 °C, les données de puissance ont été T4
évaluées avec une température ambiante de 50 °C
Attention! De longues périodes de non-actionnement peuvent
réduire la puissance de commutation
Note! Autres spécifications électriques voir feuille 1.1-183 et
1.1-184
MATERIAUX D'ETANCHEITE TRAITEMENT DE SURFACE
NBR ou FKM (Viton) en standard, choix dans codification ◆ Le corps de la valve est peint avec un vernis à deux composants
COMMANDE MANUELLE DE SECOURS ◆ Le couvercle, la bobine à insérer et le tube d'armature sont
Vis de fermeture (HB0), pas d'actionnement possible zingués-nickelés
En option: HB6 ou HN(K)
→ Voir feuille 1.1-311
VALVES MONTEES
L'élément fonctionnel central est la valve à clapet en cartouche NG6, feuille 1.11-2030.
