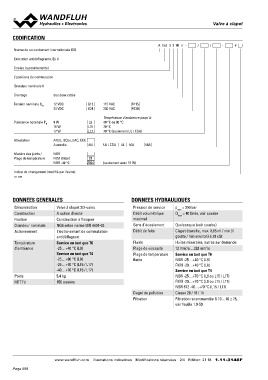

VVaallvvee àà ccllaappeett

CODIFICATION A Exd 3 2 06 rr - / / - #

Norme de raccordement internationale ISO

Exécution antidéflagrante, Ex d

3 voies (raccordements)

2 positions de commutation

Grandeur nominale 6

Crantage des deux côtés

Tension nominale UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Puissance nominale PN 9W Température d‘ambiance jusqu‘à:
15 W L9 40 °C ou 90 °C
17 W
L15 70 °C

L17 70 °C (seulement UL / CSA)

Attestation ATEX, IECEx, EAC, CCC

Australia AU UL / CSA UL MA MA

Matière des joints / NBR D1
Plage de température FKM (Viton) Z604 (seulement avec 15 W)
NBR -40 °C

Indice de changement (modifié par l‘usine)

1.11-3146

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Valve à clapet 3/2-voies Pression de service pmax = 350 bar
Construction Débit volumétrique Qmax = 40 l/min, voir courbe
Fixation A action directe maximal
Grandeur nominale Sens d’écoulement Quelconque (voir courbe)
Actionnement Construction à flasquer Débit de fuite Clapet étanche, max. 0,05 ml / min (1
goutte / min environ) à 30 cSt
Température NG6 selon norme ISO 4401-03 Fluide Huiles minérales, autres sur demande
d’ambiance Plage de viscosité 12 mm2/s…320 mm2/s
Electro-aimant de commutation Plage de température Service en tant que T6
Poids antidéflagrant fluide NBR -25…+40 °C (L9)
MTTFd FKM -20…+40 °C (L9)
Service en tant que T6 Degré de pollution Service en tant que T4
-25…+40 °C (L9) Filtration NBR -25…+70 °C (L9 ou L15 / L17)
Service en tant que T4 FKM -20…+70 °C (L9 ou L15 / L17)
-25…+90 °C (L9) NBR 872 -40…+70 °C (L15 / L17)
-25…+70 °C (L15 / L17) Classe 20 / 18 / 14
-40…+70 °C (L15 / L17) Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50
5,4 kg

150 années

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 21 18 1.11-3146F
