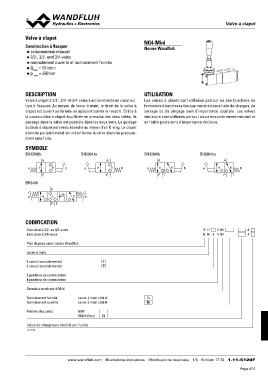

Valve à clapet NG4-Mini

Construction à flasquer Norme Wandfluh
◆ actionnement manuel
◆ 2/2-, 3/2- und 3/4-voies
◆ normalement ouverte et normalement fermée
Qp mmaaxx = 15 l/min
◆ = 350 bar
◆

DESCRIPTION UTILISATION

Valve à clapet à 2/2-, 3/2- et 3/4-voies à action directe en construc- Les valves à clapet sont utilisées partout où des fonctions de
tion à flasquer. Au moyen de levier à main, le tiroir de la valve à fermeture étanches telles que maintien sans fuite de charges, de
clapet est ouvert ou fermée en agissant contre le ressort. Grâce à serrage où de pinçage sont d'importance capitale. Les valves
la construction à clapet équilibrée en pression des deux côtés, le miniature sont utilisées partout où un encombrement minimal et
passage dans la valve est possible dans les deux sens. Le guidage un faible poids sont d'importance décisive.
du tiroir à clapet est rendu étanche au moyen d'un O-ring. Le clapet
étanche par joint métal sur métal ferme la valve étanche pratique-
ment sans fuite.

SYMBOLE BH22041a BH32040b BH32041a

BH22040b A A
aa a ab
A A
b PT PT
aa b b aa b b b b
P
P

BH3404

A

a a o ab b b

PT

CODIFICATION B H 2 04 - #
B H 3 4 04 - #
Exécution à 2/2- ou 3/2-voies
Exécution à 3/4-voies

Plan de pose selon norme Wandfluh

Levier à main

2 voies (raccordements) 2
3 voies (raccordements) 3

2 positions de commutation
4 positions de commutation

Grandeur nominale 4-Mini

Normalement fermée Levier à main côté A 1a
Normalement ouverte Levier à main côté B 0b

Matière des joints NBR
FKM (Viton)
D1

Indice de changement (modifié par l‘usine)

1.11-5120
