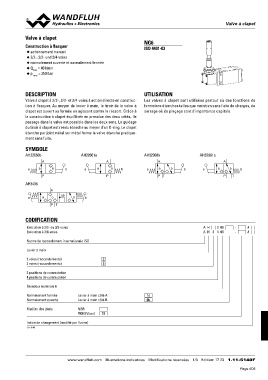

Page 605 - Softbound_Edition_19_fr

Valve àAcHla.p.0e6t

Valve à clapet NG6

Construction à flasquer ISO 4401-03
◆ actionnement manuel
◆ 2/2-, 3/2- und 3/4-voies
◆ normalement ouverte et normalement fermée
◆ Qmax = 40 l/min
◆ p max = 350 bar

DESCRIPTION UTILISATION

Valve à clapet à 2/2-, 3/2- et 3/4-voies à action directe en construc- Les valves à clapet sont utilisées partout où des fonctions de
tion à flasquer. Au moyen de levier à main, le tiroir de la valve à
clapet est ouvert ou fermée en agissant contre le ressort. Grâce à fermeture étanches telles que maintien sans fuite de charges, de
la construction à clapet équilibrée en pression des deux côtés, le
passage dans la valve est possible dans les deux sens. Le guidage serrage où de pinçage sont d'importance capitale.
du tiroir à clapet est rendu étanche au moyen d'un O-ring. Le clapet
étanche par joint métal sur métal ferme la valve étanche pratique-
ment sans fuite.

SYMBOLE AH22061a AH32060b AH32061a

AH22060b A A
aa a ab
A A
b PT PT
aa b b aa b b b b
P
P

AH3406

A

a a o ab b b

PT

CODIFICATION A H 2 06 - #
A H 3 4 06 - #
Exécution à 2/2- ou 3/2-voies
Exécution à 3/4-voies

Norme de raccordement internationale ISO

Levier à main

2 voies (raccordements) 2
3 voies (raccordements) 3

2 positions de commutation
4 positions de commutation

Grandeur nominale 6

Normalement fermée Levier à main côté A 1a
Normalement ouverte Levier à main côté B 0b

Matière des joints NBR
FKM (Viton)
D1

Indice de changement (modifié par l‘usine)

1.11-5140
