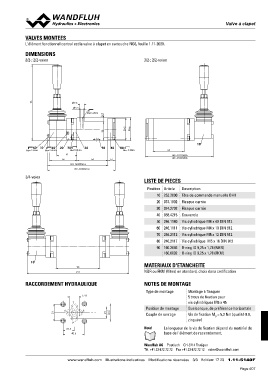

VALVES MONTEES
L'élément fonctionnel central est la valve à clapet en cartouche NG6, feuille 1.11-2030.
DIMENSIONS 3/2-; 2/2-voies
3/2-; 2/2-voies
156 9.5
38 85.5
45MD= 5.2Nm
46
10
50 10 60 20 70 30 90 40 80 64
MD= 2.6Nm MD= 2.6Nm
MD=5.2Nm MD= 5.2Nm 140 AH22060b
41 140 AH32060b
56 64 16
124 AH22061a
140 AH32061a
3/4-voies LISTE DE PIECES
Position Article Description
10 253.2000 Tête de commande manuelle BHII
20 074.1802 Flasque carrée
30 074.2702 Flasque carrée
40 058.4215 Couvercle
50 246.1140 Vis cylindrique M4 x 40 DIN 912
60 246.1111 Vis cylindrique M4 x 10 DIN 912
70 246.2112 Vis cylindrique M5 x 12 DIN 912
80 246.2117 Vis cylindrique M5 x 16 DIN 912
90 160.2093 O-ring ID 9,25 x 1,78 (NBR)
160.6092 O-ring ID 9,25 x 1,78 (FKM)
10 MATERIAUX D'ETANCHEITE
90 NBR ou FKM (Viton) en standard, choix dans codification
211
RACCORDEMENT HYDRAULIQUE NOTES DE MONTAGE
T 17.8 Type de montage Montage à flasquer
A B 5 trous de fixation pour
31 Position de montage vis cylindriques M5 x 45
21 Couple de serrage
32.5 Quelconque, de préférence horizontale
P Vis de fixation MD = 5,2 Nm (qualité 8.8,
zinguée)
21.5
40.5 Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.
