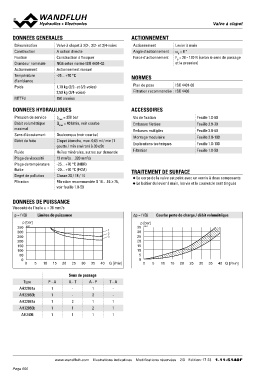

Valve àAcHla.p.0e6t

DONNEES GENERALES ACTIONNEMENT

Dénomination Valve à clapet à 2/2-, 3/2- et 3/4-voies Actionnement Levier à main
Construction A action directe Angle d’actionnement
Fixation Construction à flasquer Force d’actionnement ab = 6 °
Grandeur nominale NG6 selon norme ISO 4401-03 Fb = 20 - 120 N (selon le sens de passage
Actionnement Actionnement manuel et la pression)
Température -25…+70 °C
d’ambiance NORMES
Poids 1,70 kg (2/2- et 3/2-voies)
2,50 kg (3/4-voies) Plan de pose ISO 4401-03
MTTFd 150 années
Filtration recommandée ISO 4406

DONNEES HYDRAULIQUES ACCESSOIRES

Pression de service pmax = 350 bar Vis de fixation Feuille 1.0-60
Débit volumétrique Qmax = 40 l/min, voir courbe Embases filetées Feuille 2.9-30
maximal Embases multiples Feuille 2.9-60
Sens d’écoulement Quelconque (voir courbe) Montage modulaire Feuille 2.9-100
Débit de fuite Clapet étanche, max. 0,05 ml / min (1 Explications techniques Feuille 1.0-100
goutte / min environ) à 30 cSt Filtration Feuille 1.0-50
Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s TRAITEMENT DE SURFACE
Plage de température -25…+70 °C (NBR)
fluide -20…+70 °C (FKM) ◆ Le corps de la valve est peint avec un vernis à deux composants
Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75, ◆ Le boîtier du levier à main, les vis et le couvercle sont zingués
voir feuille 1.0-50

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Limites de puissance Δp = f (Q) Courbe perte de charge / débit volumétrique

p [bar] 1 p [bar] 10 15 20 25 30 35 40 Q [l/min]
2 35 K0078
350 K0177 3 30
300 25
250 10 15 20 25 30 35 40 Q [l/min] 20
200 15
150 10
100
5
50 0
0
05 05

Sens de passage

Type P - A A - T A - P T - A

AH22061a 1 - 1 -

AH22060b 1 - 3 -

AH32061a 1 2 1 1

AH32060b 1 1 2 1

AH3406 1 1 1 1

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 17 23 1.11-5140F
