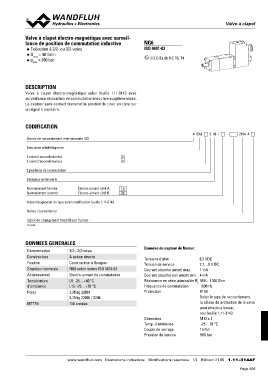

VVaallvvee àà ccllaappeett

Valve à clapet électro-magnétique avec surveil- NG6
lance de position de commutation inductive
◆ Exécution à 2/2- ou 3/2-voies ISO 4401-03
pQmmaaxx = 40 l/min
◆ = 350 bar x II 2 G Ex db IIC T6, T4
◆

DESCRIPTION

Valve à clapet électro-magnétique selon feuille 1.11-3143 avec
surveillance de position de commutation inductive supplémentaire.
Le capteur sans contact transmet la position du tiroir en cône sur
un signal transitoire.

CODIFICATION

A EXd 2 06 / - Z104 #

Norme de raccordement internationale ISO

Exécution antidéflagrante

2 voies (raccordements) 2
3 voies (raccordements) 3

2 positions de commutation 1a
0b
Grandeur nominale 6

Normalement fermée Électro-aimant côté A
Normalement ouverte Électro-aimant côté B

Autre désignation du type selon codification feuille 1.11-3143

Namur / surveillance

Indice de changement (modifié par l‘usine)

1.11-3144

DONNEES GENERALES Données du capteur de Namur:

Dénomination 2/2-, 3/2-voies Tensions d’alim. 8,2 VDC
Construction A action directe
Fixation Construction à flasquer Tension de service 7,7…9 V DC
Grandeur nominale NG6 selon norme ISO 4401-03
Actionnement Electro-aimant de commutation Courant absorbé amorti max. 1 mA
Température L9: -25…+40 °C
d’ambiance L15: -25…+70 °C Courant absorbé non amorti min. 4 mA
Poids 3,35 kg 22061
3,75 kg 22060 / 3206. Résistance en série admissible Rv 550…1100 Ohm
MTTFd 150 années Fréquence de commutation 1000 Hz

Protection IP 68

Selon le type de raccordement,

la classe de protection de la valve

peut être plus basse,

voir feuille 1.11-3143

Dimension M12 x 1

Temp. d’ambiance -25…70 °C

Couple de serrage 15 Nm

Pression de service 500 bar

www.wandfluh.com Illustrations indicatives Modifications réservées 1/2 Edition: 21 05 1.11-3144F
