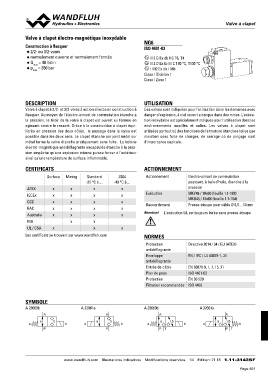

VVaallvvee àà ccllaappeett

Valve à clapet électro-magnétique inoxydable NG6

Construction à flasquer ISO 4401-03
◆ 2/2- ou 3/2-voies
◆ normalement ouverte et normalement fermée x II 2 G Ex db IIC T6, T4
pQmmaaxx = 40 l/min x II 2 D Ex tb III C T80 °C, T130 °C
◆ = 350 bar x I M2 Ex db I Mb
◆
Class I Division 1
Class I Zone 1

DESCRIPTION UTILISATION

Valve à clapet à 2/2- et 3/2-voies à action directe en construction à Ces valves sont indiquées pour l’utilisation dans les domaines avec
flasquer. Au moyen de l'électro-aimant de commutation étanche à danger d’explosion, à ciel ouvert ainsi que dans des mines. L'exécu-
la pression, le tiroir de la valve à clapet est ouvert ou fermée en tion inoxydable est spécialement indiquée pour l'utilisation dans les
agissant contre le ressort. Grâce à la construction à clapet équi- environnements mouillés et salins. Les valves à clapet sont
librée en pression des deux côtés, le passage dans la valve est utilisées partout où des fonctions de fermeture étanches telles que
possible dans les deux sens. Le clapet étanche par joint métal sur maintien sans fuite de charges, de serrage où de pinçage sont
métal ferme la valve étanche pratiquement sans fuite. La bobine d'importance capitale.
électro-magnétique antidéflagrante encapsulée étanche à la pres-
sion empêche qu'une explosion interne puisse forcer à l'extérieur
ainsi qu'une température de surface inflammable.

CERTIFICATS ACTIONNEMENT

Surface Mining Standard Z604 Actionnement Electro-aimant de commutation
-25 °C à… -40 °C à… poussant, à bain d’huile, étanche à la
ATEX x x Exécution pression
IECEx x x x x Raccordement
CCC x x x x MKY45 / 18x60 (feuille 1.1-183)
EAC x x x x MKU45 / 18x60 (feuille 1.1-184)
Australia x x x x
x x Presse-étoupe pour câble Ø 6,5…14 mm

x Attention! L'exécution UL est toujours livrée sans presse-étoupe

MA x x
UL / CSA x
x

Les certificats se trouvent sur www.wandfluh.com NORMES

Protection Directive 2014 / 34 / EU (ATEX)
antidéflagrante
EN / IEC / UL 60079-1, 31
Enveloppe
antidéflagrante EN 60079-0, 1, 7, 15, 31
ISO 4401-03
Entrée de câble EN 60 529
ISO 4406
Plan de pose

Protection

Filtration recommandée

SYMBOLE b b A.22061a A b A.32060b b b A.32061a
b
A.22060b a A A
a P
A a ab
a ab
a
a PT PT

P

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 18 1.11-3143SF
