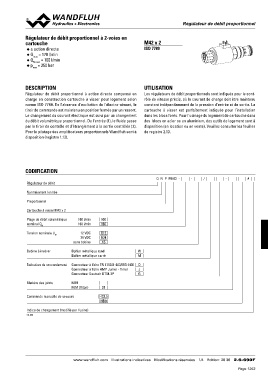

RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell

Régulateur de débit proportionnel à 2-voies en M42 x 2
cartouche
◆ a action directe ISO 7789

◆ pQQmNmaamxxa==x =31571006b0l/aml/rminin
◆
◆

DESCRIPTION UTILISATION

Régulateur de débit proportionnel à action directe compensé en Les régulateurs de débit proportionnels sont indiqués pour le cont-
charge en construction cartouche à visser pour logement selon rôle de vitesse précis, où le courant de charge doit être maintenu
norme ISO 7789. En l'absence d'excitation de l'électro-aimant, le constant indépendamment de la pression d'entrée et de sortie. La
tiroir de commande est maintenu en position fermée par un ressort. cartouche à visser est parfaitement indiquée pour l'installation
Le changement du courant électrique est suivi par un changement dans les blocs forés. Pour l'usinage du logement de cartouche dans
du débit volumétrique proportionnel. De l'entrée (1), le fluide passe des blocs en acier ou en aluminium, des outils de logement sont à
par le tiroir de contrôle et d'étranglement à la sortie contrôlée (2). disposition (en location ou en vente). Veuillez consulter les feuilles
Pour le pilotage des amplificateurs proportionnels Wandfluh sont à du registre 2.13.
disposition (registre 1.13).

CODIFICATION Q N P PM42 - - / - #

Régulateur de débit

Normalement fermée

Proportionnel

Cartouche à visser M42 x 2

Plage de débit volumétrique 100 l/min 100
nominal QN 160 l/min 160

Tension nominale UN 12 VDC G12
24 VDC G24
sans bobine X5

Bobine à insérer Boîtier métallique rond W
Boîtier métallique carré M

Exécution de raccordement Connecteur à fiche EN 175301-803/ISO 4400 D
Connecteur à fiche AMP Junior - Timer J
Connecteur Deutsch DT04-2P G

Matière des joints NBR
FKM (Viton)
D1

Commande manuelle de secours HC8,5
HB0

Indice de changement (modifié par l’usine)

2.6-690

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 20 36 2.6-690F
