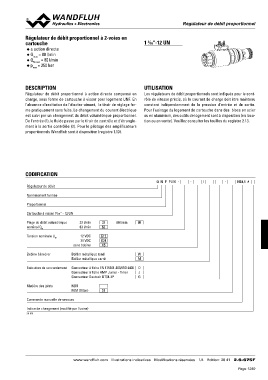

Page 1259 - Softbound_Edition_19_fr

Régulateur de débit proportionnel à 2-voies en RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell
cartouche
1 5⁄16“-12 UN

◆ a action directe
pQQmmNaamxxa==x =3850800l/bml/amirnin
◆
◆
◆

DESCRIPTION UTILISATION

Régulateur de débit proportionnel à action directe compensé en Les régulateurs de débit proportionnels sont indiqués pour le cont-
charge, sous forme de cartouche à visser pour logement UNF. En rôle de vitesse précis, où le courant de charge doit être maintenu
l'absence d'excitation de l'électro-aimant, le tiroir de réglage fer- constant indépendamment de la pression d'entrée et de sortie.
me pratiquement sans fuite. Le changement du courant électrique Pour l'usinage du logement de cartouche dans des blocs en acier
est suivi par un changement du débit volumétrique proportionnel. ou en aluminium, des outils de logement sont à disposition (en loca-
De l'entrée (1), le fluide passe par le tiroir de contrôle et d'étrangle- tion ou en vente). Veuillez consulter les feuilles du registre 2.13.
ment à la sortie contrôlée (2). Pour le pilotage des amplificateurs
proportionnels Wandfluh sont à disposition (registre 1.13).

CODIFICATION

Q N P PU16 - - / - HB4,5 #

Régulateur de débit

Normalement fermée

Proportionnel

Cartouche à visser 15/16“ - 12 UN

Plage de débit volumétrique 32 l/min 32 80 l/min 80
nominal QN
63 l/min 63

Tension nominale UN 12 VDC G12
24 VDC G24
sans bobine X5

Bobine à insérer Boîtier métallique rond W
Boîtier métallique carré M

Exécution de raccordement Connecteur à fiche EN 175301-803/ISO 4400 D
Connecteur à fiche AMP Junior - Timer J
Connecteur Deutsch DT04-2P G

Matière des joints NBR
FKM (Viton)
D1

Commande manuelle de secours

Indice de changement (modifié par l’usine)

2.6-675

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 20 41 2.6-675F
