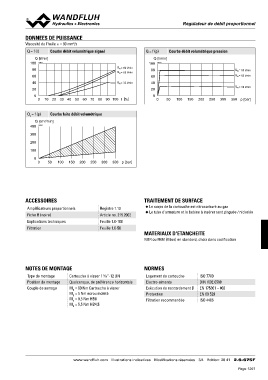

RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell
DONNEES DE PUISSANCE
Viscosité de l'huile u = 30 mm2/s
Q = f (I) Courbe débit volumétrique signal Q = f (p) Courbe débit volumétrique pression
Q [l/min] QN = 80 l/min Q [l/min] QN = 80 l/min
100 K0978 QN = 63 l/min 100 K0979 QN = 63 l/min
80 80 QN = 32 l/min
60
60 40 100 150 200 250 300 350 p [bar]
20
40 QN = 32 l/min
0
20 0 50
0
0 10 20 30 40 50 60 70 80 90 100 I [%]
QL = f (p) Courbe fuite débit volumétrique
Q [cm3/min]
400 K0980
300
200
100
0
0 50 100 150 200 250 300 350 p [bar]
ACCESSOIRES Registre 1.13 TRAITEMENT DE SURFACE
Article no. 219.2002
Amplificateurs proportionnels Feuille 1.0-100 ◆ Le corps de la cartouche est nitrocarburé au gaz
Fiche B (noire) Feuille 1.0-50 ◆ Le tube d'armature et la bobine à insérer sont zinguée / nickelée
Explications techniques
Filtration MATERIAUX D'ETANCHEITE
NBR ou FKM (Viton) en standard, choix dans codification
NOTES DE MONTAGE NORMES
Type de montage Cartouche à visser 1 5⁄16“-12 UN Logement de cartouche ISO 7789
Position de montage Quelconque, de préférence horizontale Electro-aimants DIN VDE 0580
Couple de serrage MD = 80 Nm Cartouche à visser Exécution de raccordement D EN 175301 – 803
MD = 5 Nm ecrou moleté Protection EN 60 529
MD = 9,5 Nm HB0 Filtration recommandée ISO 4406
MD = 5,5 Nm HB4,5
www.wandfluh.com Illustrations indicatives Modifications réservées 3/4 Edition: 20 41 2.6-675F
