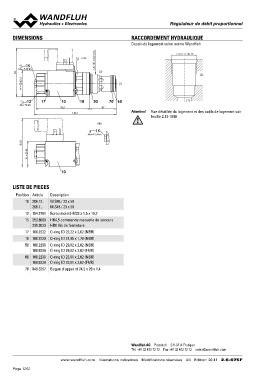

P. 1262
DIMENSIONS s36 1-5/16"-12UN-2A RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell
(2)
15 RACCORDEMENT HYDRAULIQUE
MD= 5.5Nm Dessin de logement selon norme Wandfluh
85 1-5/16"-12 UN-2B
W = 45.3
(2)
(1)
12 17 10 18 50 70 60 (1)
MD= 5Nm 95.1 47 Attention! Vue détaillée du logement et des outils de logement voir
145.1 feuille 2.13-1049
HB0
15
MD= 9.5Nm
84.8
M = 45
10
LISTE DE PIECES
Position Article Description
10 206.12.. W.S45 / 23 x 50
206.7... M.S45 / 23 x 50
12 154.2701 Ecrou moleté M23 x 1,5 x 19,7
15 253.8000 HB4,5 commande manuelle de secours
239.2033 HB0 Vis de fermeture
17 160.2222 O-ring ID 22,22 x 2,62 (NBR)
18 160.2220 O-ring ID 21,95 x 1,78 (NBR)
50 160.2298 O-ring ID 29,82 x 2,62 (NBR)
160.6296 O-ring ID 29,82 x 2,62 (FMK)
60 160.2238 O-ring ID 23,81 x 2,62 (NBR)
160.6238 O-ring ID 23,81 x 2,62 (FMK)
70 049.3297 Bague d'appui rd 24,5 x 29 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 20 41 2.6-675F
