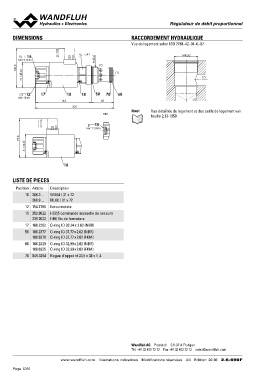

P. 1266
RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell
DIMENSIONS RACCORDEMENT HYDRAULIQUE
15 Vue du logement selon ISO 7789–42–01–0–07
MD= 9.5Nm s41M42x2 M42x2
(2) (2)
100.5
W = 64 (1)
12 17 10 18 50 70 60
MD= 5Nm 144 58 (1)
203
Vue détaillée du logement et des outils de logement voir
HB0 Note! feuille 2.13-1050
15
MD= 9.5Nm
99.8
M = 60
10
LISTE DE PIECES
Position Article Description
10
206.3… W.E64 / 31 x 72
12 260.9… M..60 / 31 x 72
15
154.2706 Ecrou moleté
17
50 253.8022 HC8,5 commande manuelle de secours
239.2033 HB0 Vis de fermeture
60
160.2282 O-ring ID 28.24 x 2.62 (NBR)
70
160.2377 O-ring ID 37,77 x 2,62 (NBR)
160.8378 O-ring ID 37,77 x 2,62 (FKM)
160.2329 O-ring ID 32,99 x 2,62 (NBR)
160.6325 O-ring ID 32,99 x 2,62 (FKM)
049.3384 Bague d'appui rd 33,5 x 38 x 1 ,4
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 20 36 2.6-690F
