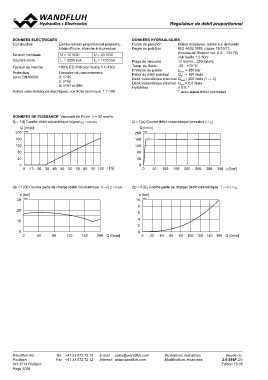

RéRgéuglautleautersurddeeddébébititpproroppoortritoionnnelesl

DONNEES ELECTRIQUES DONNEES HYDRAULIQUES

Construction Electro-aimant proportionnel poussant, Fluide de pression Huiles minérales, autres sur demande

à bain d’huile, étanche à la pression Degré de pollution ISO 4406:1999, classe 18/16/13

Tension nominale U = 12 VDC U = 24 VDC (finesse de filtration rec. β 6…10 ≥ 75)
Courant limite IG = 2255 mA IG = 1105 mA
voir feuille 1.0-50/2

Plage de viscosité 12 mm2/s…320 mm2/s

Facteur de marche 100 % ED / FM (voir feuille 1.1- 430) Temp. du fluide -20…+70 °C

Protection Exécution du raccordement Pression de pointe pmax = 350 bar
selon EN 60 529 D: IP 65
J: IP66 Palier de débit nominal QN = 160 l/min
G: IP 67 et 69K
Débit volumétrique maximal Qmax = 200 l/min (1 → 2)

Débit volumétrique minimal Qmin = 0,5 l/min

Autres caractéristiques électriques, voir fiche technique 1.1-190 Hystérèse ≤ 6 % ‫٭‬

‫ ٭‬avec signal dither optimalisé

DONNEES DE PUISSANCE Viscosité de l’huile ν = 30 mm2/s Q = f (p) Courbe débit volumétrique / pression (I = IG)
Q = f (I) Courbe débit volumétrique / signal (p3 = 100 bar) Q [l/min]

Q [l/min] 200 K4097
200 K4098 160
120
160
80
120 40

80 0
0 50 100 150 200 250 300
40

0 10 20 30 40 50 60 70 80 90 100 I [%] 350 p [bar]
0

Δp = f (Q) Courbe perte de charge / débit volumétrique 1 → 2 (I = 0 mA) Δp = f (Q) Courbe perte de charge / débit volumétrique 1 → 3 (I = IG)
p [bar]
p [bar]
30 K4096 10 K4095

20 8
6
10 4
2
0 0
0 40 80 120 160 200 Q [l/min]
0 20 40 60 80 100 120 140 160 Q [l/min]

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.6-695F 2/3
CH-3714 Frutigen Edition 15 08
