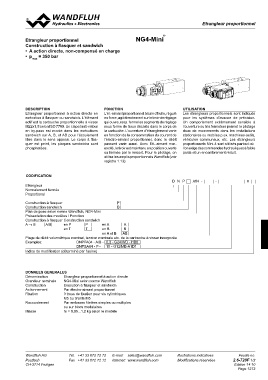

Etrangleur proportionnel NG4-Mini®
Construction à flasquer et sandwich
• A action directe, non-compensé en charge
• pmax = 350 bar

DESCRIPTION FONCTION UTILISATION
Etrangleur proportionnel à action directe en L’él.-aimant proportionnel à bain d’huile, régulé Les étrangleurs proportionnels sont indiqués
exécution à flasquer ou sandwich. L’élément en force, agit directement sur le tiroir de réglage pour les systèmes d’avance de précision.
actif est la cartouche proportionnelle à visser qui ouvre, resp. ferme les segments de réglage Un comportement extrêmement sensible à
M22x1,5 selon ISO 7789. Un clapet anti-retour sous forme de trous décalés dans le corps de l’ouverture ou à la fermeture permet le pilotage
en by-pass est monté dans les exécutions la cartouche. L’ouverture d’étranglement varie doux de mouvements dans les installations
sandwich sur A, B, et AB pour l’écoulement en fonction de la consommation du courant de stationaires ou mobiles p.ex. machines-outils,
libre dans le sens opposé. Le corps à flas- l’électro-aimant proportionnel, donc le débit véhicules communaux, etc. Les étrangleurs
quer est peint, les plaques sandwichs sont passant varie aussi. Avec l’él.-aimant non- proportionnels Mini-4 sont utilisés partout où
phosphatées. excité, le tiroir est maintenu en position ouverte l’on exige des commandes hydrauliques à faible
ou fermée par le ressort. Pour le pilotage, on poids et un encombrement réduit.
utilise les amplis proportionnels Wandfluh (voir
registre 1.13).

CODIfICATION DN P A04 - - #

Etrangleur
Normalement fermée
Proportional

Construction à flasquer F

Construction sandwich S

Plan de pose selon norme Wandfluh, NG4-Mini

Présentation des modèles / Fonction

Construction à flasquer Construction sandwich

A→B A/B en P P en A A

en T T en B B

en A et B AB

Plage de débit volumétrique nominal, tension nominale etc. de la cartouche à visser incorporée

Exemples: DNPFA04 - A/B - 6,3 - G24/WD - HB0

DNPSA04 - P - 10 - G12/ME-A1D1

Indice de modification (déterminé par l'usine)

DONNEES GENERALES

Dénomination Etrangleur proportionnel à action directe

Grandeur nominale NG4-Mini selon norme Wandfluh

Construction Exécution à flasquer et sandwich

Actionnement Par électro-aimant proportionnel

Fixation 3 trous de fixation pour vis cylindriques

M5 ou tirants M5

Raccordement Par embases filetées simples ou multiples

ou sur blocs modulaires

Masse m = 0,95...1,2 kg selon le modèle
