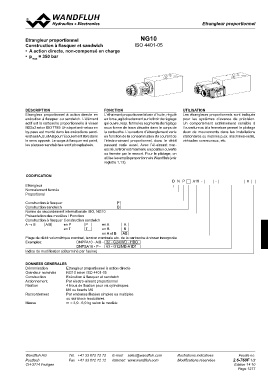

EtrEatnragnlegulersurpproroppoortritoionnnelesl
Etrangleur proportionnel NG10
Construction à flasquer et sandwich
• A action directe, non-compensé en charge ISO 4401-05
• pmax = 350 bar
DESCRIPTION FONCTION UTILISATION
Etrangleur proportionnel à action directe en L’ él-aimant proportionnel à bain d’ huile, régulé Les étrangleurs proportionnels sont indiqués
exécution à flasquer ou sandwich. L’élément en force, agit directement sur le tiroir de réglage pour les systèmes d’avance de précision.
actif est la cartouche proportionnelle à visser qui ouvre, resp. ferme les segments de réglage Un comportement extrêmement sensible à
M33x2 selon ISO 7789. Un clapet anti-retour en sous forme de trous décalés dans le corps de l’ouverture ou à la fermeture permet le pilotage
by-pass est monté dans les exécutions sand- la cartouche. L’ouverture d’étranglement varie doux de mouvements dans les installations
wich surA, B, etAB pour l’écoulement libre dans en fonction de la consommation du courant de stationaires ou mobiles p.ex. machines-outils,
le sens opposé. Le corps à flasquer est paint, l’électro-aimant proportionnel, donc le débit véhicules communaux, etc.
les plaques sandwiches sont phosphateés. passant varie aussi. Avec l’él-aimant non-
excité, le tiroir est maintenu en position ouverte
ou fermée par le ressort. Pour le pilotage, on
utilise les amplis proportionnels Wandfluh (voir
registre 1.13).
CODIFICATION DN P A10 - - #
Etrangleur
Normalement fermée
Proportional
Construction à flasquer F
Construction sandwich S
Norme de raccordement internationale ISO, NG10
Présentation des modèles / Fonction
Construction à flasquer Construction sandwich
A→B A/B en P P en A A
en T T en B B
en A et B AB
Plage de débit volumétrique nominal, tension nominale etc. de la cartouche à visser incorporée
Exemples: DNPFA10 - A/B - 32 - G24/WD - HBO
DNPSA10 - P - 63 - G12/ME-A1D1
Indice de modification (déterminé par l'usine)
DONNEES GENERALES
Dénomination Etrangleur proportionnel à action directe
Grandeur nominale NG10 selon ISO 4401-05
Construction Exécution à flasquer et sandwich
Actionnement Par électro-aimant proportionnel
Fixation 4 trous de fixation pour vis cylindriques
M6 ou tirants M6
Raccordement Par embases filetées simples ou multiples
ou sur blocs modulaires
Masse m = 3,0...6,0 kg selon le modèle
Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.6-760F 1/2
CH-3714 Frutigen Edition 14 10
