A PT B A PT B A PT B
RéRgéuglautleautersurddeeddéébbititpproroppoortritoionnnneelsl

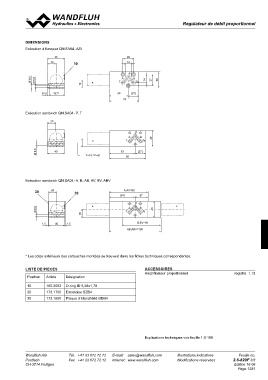

DIMENSIONS
Exécution à flasquer QN.FA04 - A/B
38 10 28
19 14
Ø 9.5 ∗ P 14
Ø 5.5 40 27
19 AB
T To 38
(5.5) 32.5 49 (27)
76
Exécution sandwich QN.SA04 - P, T
20
∗ P
40 AB
T=19 / P=21 T To
Ø 5.5 63 (27)
90
Exécution sandwich QN.SA04 - A, B, AB, AV, BV, ABV
30 20 20 A,AV=90 27
(63)
Ø 5.5 ∗ P 40 ∗
20
AB
T To
1.5 40 1.5 B,BV=90
AB,ABV=126
* Les cotes extérieurs des cartouches montées se trouvent dans les fiches techniques correspondantes.
LISTE DE PIECES Désignation ACCESSOIRES registre 1.13
Position Article Amplificateur proportionnel
10 160.2052 O-ring ID 5,28x1,78
20 173.1700 Entretoise BZB4
30 173.1650 Plaque d’étanchéité BDB4
Explications techniques voir feuille 1.0-100
Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.6-820F 3/3
CH-3714 Frutigen Edition 16 06
