A NG6 RéRgéuglautleautersurddeeddéébbititpproroppoortritoionnnneelsl

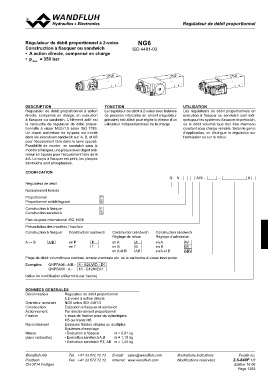

Régulateur de débit proportionnel à 2-voies ISO 4401-03 A
Construction à flasquer ou sandwich
• A action directe, compensé en charge B
• pmax = 350 bar

B

DESCRIPTION FONCTION UTILISATION C
Régulateur de dC ébit proportionnel à action Le régulateur de débit à 2-voies avec balance Les régulateurs de débit proportionnels en
directe, compensé en charge, en exécution de pression intercalée en amont (régulateur exécution à flasquer ou sandwich sont indi-
à flasquer ou sandwich. L’élément actif est primaire) est utilisé pour régler la vitesse d’un qués pour les systèmes d’avance de précision,
la cartouche de régulation de débit propor- utilisateur indépendamment de la charge. où le débit volumétrique doit être maintenu
tionnelle à visser M22x1,5 selon ISO 7789. constant sous charge variable. Selon le genre
Un clapet anti-retour en by-pass est monté d’application, on distingue la régulation sur
dans les exécutions sandwich sur A, B, et AB l’admission ou sur le retour.
pour l’écoulement libre dans le sens opposé.
Possibilité de monter en sandwich sous le Gezeichnet 28.01.2016 BEH

D Geprüft 01.02.2016 JAE

modèle à flasquer, une plaque avec clapet anti- Freigegeben 02.02.2016 TK D
retour en bypass pour l’écoulement libre de B
à A. Le corps à flasquer est peint, les plaques Rev. Datum Name Änderungsnr. Änderungsbeschrieb M 1:2 Serie freigegeben
sandwichs sont phosphatées.
Prop. Stromregel-Sandwichventil NG6 Ersetzt durch: Gewicht
1 Ersatz für: 1.899 kg

CODIFICATION QN..A06 Dok.-Nr. Format

Régulateur de débit 0192144 A3

Dokument darf ohne schriftliche Einwilligung weder kopiert, Art.-Nr. Revision
verwertet noch an Dritte weitergegeben werden. DB 2.6-840 00
Zuwiderhandlung ist strafbar und wird gerichtlich verfolgt.

2 C:\00_Wandfluh\Verkauf\Dokumentation\Reg2.6\0192144 Blatt 1 von 1

QN A06 - - #

Normalement fermée

Proportionnel P
Proportionnel antidéflagrant B

Construction à flasquer F
Construction sandwich S

Plan de pose international ISO, NG6

Présentation des modèles / fonction Construction sandwich Construction sandwich
Construction à flasquer Construction sandwich Réglage de retour Réglage d’admission

A→B A/B en P P en A A en A AV
en T T en B B en B BV
en A et B AB en A et B ABV

Plage de débit volumétrique nominal, tension nominale etc. de la cartouche à visser incorporée

Exemples: QNPFA06 - A/B - 8 - G24/WD - D1
QNPSA06 - A - 16 - G12/MEA1

Indice de modification (déterminé par l'usine)

DONNEES GENERALES

Dénomination Régulateur de débit proportionnel

à 2-voies à action directe

Grandeur nominale NG6 selon ISO 4401-3

Construction Exécution à flasquer et sandwich

Actionnement Par électro-aimant proportionnel

Fixation 4 trous de fixation pour vis cylindriques

M5 ou tirants M5

Raccordement Embases filetées simples ou multiples

Systèmes d’empilage

Masse • Exécution à flasquer m = 0,81 kg

(sans cartouche) • Exécution sandwich A,B m = 1,15 kg

• Exécution sandwich P,T, AB m = 1,45 kg

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.6-840F 1/3
CH-3714 Frutigen Edition 16 06
