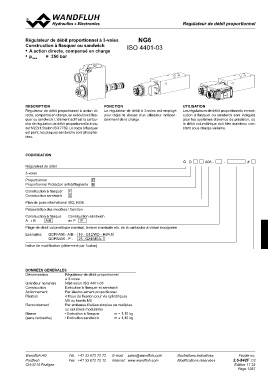

Régulateur de débit proportionnel à 3-voies NG6
Construction à flasquer ou sandwich ISO 4401-03

• A action directe, compensé en charge
• pmax = 350 bar

DESCRIPTION FONCTION UTILISATION
Régulateur de débit proportionnel à action di- Le régulateur de débit à 3-voies est employé Les régulateurs de débit proportionnels en exé-
recte, compensé en charge, en exécution à flas- pour régler la vitesse d’un utilisateur indépen- cution à flasquer ou sandwich sont indiqués
quer ou sandwich. L’élément actif est la cartou- damment de la charge. pour les systèmes d’avance de précision, où
che de régulation de débit proportionnelle à vis- le débit volumétrique doit être maintenu con-
ser M22x1,5selon ISO 7789. Le corps à flasquer stant sous charge variable.
est peint, les plaques sandwichs sont phospha-
tées.

CODIFICATION

QD A06 - - #

Régulateur de débit

3-voies

Proportionnel P

Proportionnel Protecton antidéflagrante B

Construction à flasquer F
Construction sandwich S

Plan de pose international ISO, NG6

Présentation des modèles / fonction

Construction à flasque Construction sandwich
en P P
A→B A/B

Plage de débit volumétrique nominal, tension nominale etc. de la cartouche à visser incorporée

Exemples: QDPFA06 - A/B - 16 - G12/WD - HB4,5
QDPSA06 - P - 25 - G24/MEA-1

Indice de modification (déterminé par l’usine)

DONNEES GENERALES

Dénomination Régulateur de débit proportionnel

à 3-voies

Grandeur nominale NG6 selon ISO 4401-03

Construction Exécution à flasquer et sandwich

Actionnement Par électro-aimant proportionnel

Fixation 4 trous de fixation pour vis cylindriques

M5 ou tirants M5

Raccordement Par embases filetées simples ou multiples

ou sur blocs modulaires

Masse • Exécution à flasquer m = 1,10 kg

(sans cartouche) • Exécution sandwich m = 1,30 kg
