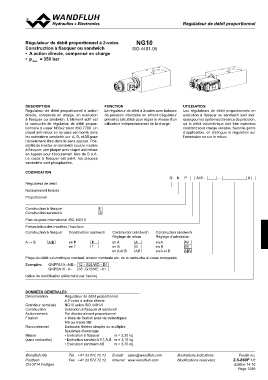

Régulateur de débit proportionnel à 2-voies NG10
Construction à flasquer ou sandwich
• A action directe, compensé en charge ISO 4401-05
• pmax = 350 bar

DESCRIPTION FONCTION UTILISATION

Régulateur de débit proportionnel à action Le régulateur de débit à 2-voies avec balance Les régulateurs de débit proportionnels en

directe, compensé en charge, en exécution de pression intercalée en amont (régulateur exécution à flasquer ou sandwich sont indi-

à flasquer ou sandwich. L’élément actif est primaire) est utilisé pour régler la vitesse d’un qués pour les systèmes d’avance de précision,

la cartouche de régulation de débit propor- utilisateur indépendamment de la charge. où le débit volumétrique doit être maintenu

tionnelle à visser M33x2 selon ISO 7789. Un constant sous charge variable. Selon le genre

clapet anti-retour en by-pass est monté dans d’application, on distingue la régulation sur

les exécutions sandwich sur A, B, et AB pour l’admission ou sur le retour.

l’écoulement libre dans le sens opposé. Pos-

sibilité de monter en sandwich sous le modèle

à flasquer, une plaque avec clapet anti-retour

en bypass pour l’écoulement libre de B à A.

∗ Le corps à flasquer est peint, les plaques

sandwichs sont phosphatées.

CODIfICATION QN P A10 - - #

Régulateur de débit
Normalement fermée
Proportionnel

45 Construction à flasquer F
Construction sandwich S

Plan de pose international ISO, NG10

Présentation des modèles / fonction:

32 Construction à flasquer Construction sandwich Construction sandwich Construction sandwich
Réglage de retour Réglage d’admission

A→B A/B en P P en A A en A AV
en T T en B B en B BV
en A et B AB en A et B ABV

Plage de débit volumétrique nominal, tension nominale etc. de la cartouche à visser incorporée

Exemples: QNPFA10 - A/B - 32 - G24/WD - D1
QNPSA10 - A - 63 - G12/ME - A1

Indice de modification (déterminé par l'usine)

DONNEES GENERALES

Dénomination Régulateur de débit proportionnel

à 2-voies à action directe

Grandeur nominale NG10 selon ISO 4401-5

Construction Exécution à flasquer et sandwich

Actionnement Par électro-aimant proportionnel

Fixation 4 trous de fixation pour vis cylindriques

M6 ou tirants M6

Raccordement Embases filetées simples ou multiples

Systèmes d’empilage

Masse • Exécution à flasquer m = 2,20 kg

(sans cartouche) • Exécution sandwich P,T,A,B m = 3,10 kg

• Exécution sandwich AB m = 3,75 kg
