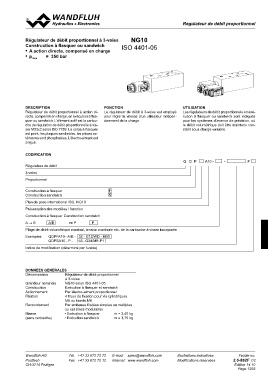

Régulateur de débit proportionnel à 3-voies NG10

Construction à flasquer ou sandwich ISO 4401-05

• A action directe, compensé en charge
• pmax = 350 bar

DESCRIPTION FONCTION UTILISATION
Régulateur de débit proportionnel à action di- Le régulateur de débit à 3-voies est employé Les régulateurs de débit proportionnels en exé-
recte, compensé en charge, en exécution à flas- pour régler la vitesse d’un utilisateur indépen- cution à flasquer ou sandwich sont indiqués
quer ou sandwich. L’élément actif est la cartou- damment de la charge. pour les systèmes d’avance de précision, où
che de régulation de débit proportionnelle à vis- le débit volumétrique doit être maintenu con-
ser M33x2 selon ISO 7789. Le corps à flasquer stant sous charge variable.
est peint, les plaques sandwichs, les pièces ex-
térieures sont phosphatées. L’électro-aimant est
zingué.

CODIFICATION Q D P A10 - - #

Régulateur de débit
3-voies
Proportionnel

Construction à flasquer F
Construction sandwich S

Plan de pose international ISO, NG10

Présentation des modèles / fonction

Construction à flasquer Construction sandwich

A→B A/B en P P

Plage de débit volumétrique nominal, tension nominale etc. de la cartouche à visser incorporée

Exemples: QDPFA10 - A/B - 32 - G12/WD - HB0
QDPSA10 - P - 63 - G24/ME-P1

Indice de modification (déterminé par l‘usine)

DONNEES GENERALES

Dénomination Régulateur de débit proportionnel

à 3-voies

Grandeur nominale NG10 selon ISO 4401-05

Construction Exécution à flasquer et sandwich

Actionnement Par électro-aimant proportionnel

Fixation 4 trous de fixation pour vis cylindriques

M6 ou tirants M6

Raccordement Par embases filetées simples ou multiples

ou sur blocs modulaires

Masse • Exécution à flasquer m = 2,40 kg

(sans cartouche) • Exécution sandwich m = 3,75 kg
