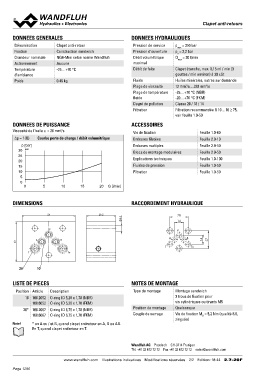

CClalappeet taanntit-ir-eretotouursr

DONNEES GENERALES                                                    DONNEES HYDRAULIQUES

Dénomination              Clapet anti-retour                         Pression de service   pmax = 350 bar
Fixation                  Construction sandwich                      Pression d’ouverture  pa = 2,2 bar
Grandeur nominale         NG4-Mini selon norme Wandfluh              Débit volumétrique    Qmax = 20 l/min
Actionnement              Aucune                                     maximal
Température               -25…+70 °C                                 Débit de fuite        Clapet étanche, max. 0,15 ml / min (3
d’ambiance                                                                                 gouttes / min environ) à 30 cSt
Poids                     0.46 kg                                    Fluide                Huiles minérales, autres sur demande
                                                                     Plage de viscosité    12 mm2/s…320 mm2/s
                                                                     Plage de température  -25…+70 °C (NBR)
                                                                     fluide                -20…+70 °C (FKM)
                                                                     Degré de pollution    Classe 20 / 18 / 14
                                                                     Filtration            Filtration recommandée ß 10…16 ≥ 75,
                                                                                           voir feuille 1.0-50

DONNEES DE PUISSANCE                                                 ACCESSOIRES                           Feuille 1.0-60
                                                                                                           Feuille 2.9-10
Viscosité de l'huile u = 30 mm2/s                                     Vis de fixation                      Feuille 2.9-50
                                                                      Embases filetées                     Feuille 2.9-50
 ∆p = f (Q) Courbe perte de charge / débit volumétrique               Embases multiples                    Feuille 1.0-100
                                                                      Blocs de montage modulaires          Feuille 1.0-50
  p [bar]                                                             Explications techniques              Feuille 1.0-50
30 K0083                                                              Fluides de pression
25                                                                    Filtration
20
15                 5      10 15 20 Q [l/min]
10

 5
 0

    0

DIMENSIONS                                                           RACCORDEMENT HYDRAULIQUE

                      54                               29.5                                28
40                                                                                         14
                                                                                                                                          5.5

                                                                                                                                                                                          14
                                                                                                                                                                                               27
                A     P                                                         P                  B
       T                             B                                  A                              T0
                                              To                     T

20 10

LISTE DE PIECES                                                      NOTES DE MONTAGE

Position   Article        Description                                Type de montage       Montage sandwich
       10                                                                                  3 trous de fixation pour
           160.2052       O-ring ID 5,28 x 1,78 (NBR)                Position de montage   vis cylindriques ou tirants M5
     20*   160.6052       O-ring ID 5,28 x 1,78 (FKM)                Couple de serrage
                                                                                           Quelconque
           160.2067       O-ring ID 6,75 x 1,78 (NBR)
           160.6067       O-ring ID 6,75 x 1,78 (FKM)                                      Vis de fixation MD = 5,2 Nm (qualité 8.8,
                                                                                           zinguée)
Note!      * en A ou / et B, quand clapet antiretour en A, B ou AB.
           En T, quand clapet antiretour en T.

                                                                                  Wandfluh AG Postfach CH-3714 Frutigen
                                                                                  Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

                          www.wandfluh.com Illustrations indicatives Modifications réservées 2/2 Edition: 18 44 2.7-20F
