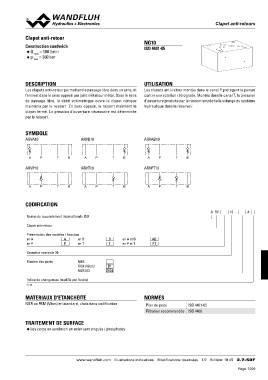

CClalappeet taanntit-ir-eretotouursr

Clapet anti-retour                                                    NG10

Construction sandwich                                                 ISO 4401-05
   Q       =  100  l/min
◆  p  max  =  350  bar
◆     max

DESCRIPTION                                                           UTILISATION

Les clapets anti-retour permettent le passage libre dans un sens, et  Les clapets anti-retour montés dans le canal P protègent la pompe
ferment dans le sens opposé par joint métal sur métal. Dans le sens   contre une rotation rétrograde. Montés dans le canal T, la pression
de passage libre, le débit volumétrique ouvre le clapet cônique       d’ouverture produite par le ressort empêche la vidange du système
maintenu par le ressort. En sens opposé, le ressort maintient le      hydraulique dans le réservoir.
clapet fermé. La pression d’ouverture nécessaire est déterminée
par le ressort.

SYMBOLE                   ARVB10                                      ARVAB10

ARVA10

   AP               TB       AP             TB                           AP         TB

ARVP10                    ARVT10                                      ARVPT10

AP                  TB               AP     TB                        AP            TB

CODIFICATION

                                                                                                       A RV 10 - #

Norme de raccordement internationale ISO

Clapet anti-retour

Présentation des modèles / Fonction          B en A et B              AB
en A A en B                                   T en P et T             PT
en P P en T
                                             D1
Grandeur nominale 10                        Z604

Matière des joints        NBR
                          FKM (Viton)
                          NBR 872

Indice de changement (modifié par l’usine)

2.7-50

MATERIAUX D'ETANCHEITE                                                NORMES

NBR ou FKM (Viton) en standard, choix dans codification               Plan de pose  ISO 4401-05

TRAITEMENT DE SURFACE                                                 Filtration recommandée ISO 4406

◆ Les corps en sandwich en acier sont zingués / phosphatés

                          www.wandfluh.com Illustrations indicatives Modifications réservées 1/2 Edition: 18 45 2.7-50F
