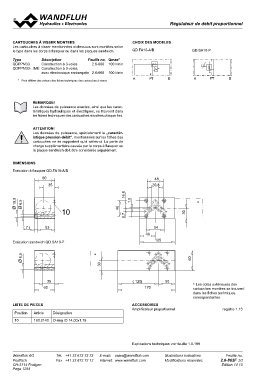

RéRgéuglautleautersurddeeddéébbititpproroppoortritoionnnneelsl

CARTOUCHES à VISSER MONTEES CHOIX DES MODELES QD.SA10-P
Les cartouches à visser mentionnées ci-dessous sont montées selon QD.FA10-A/B A PT B

le type dans les corps à flasquer ou dans les plaques sandwich. A PT B

Type Déscription Feuille no. Qmax*

QDPPM33 Construction à 3-voies 2.6-666 100 l/min

QDPPM33-../ME Construction à 3-voies,

avec électronique embarquée 2.6-668 100 l/min

* Peut différer des valeurs des fiches techniques des cartouches à visser.

REMARQUE! 48
Les données de puissance exactes, ainsi que les carac- 20,8
téristiques hydrauliques et électriques, se trouvent dans
les fiches techniques des cartouches montées chaque fois.

ATTENTION!
Les données de puissance, spécialement la „caractér-
istique pression-débit“, mentionnées sur les fiches des
cartouches ne se rapportent qu’à celles-ci. La perte de
charge supplémentaire causée par le corps à flasquer ou
la plaque sandwich doit être considérée séparément.

DIMENSIONS

Exécution à flasquer QD.FA10-A/B

60

35

Ø 10,5 46 ∗
Ø 6,5 9,7 16,8
10
1,5 30
( 7 ) 53 60
Exécution sandwich QD.SA10-P 54
46

105

Ø 6,5 ∗

30

35 ( 120) 50 * Les cotes extérieures des
60 170
cartouches montées se trouvent
LISTE DE PIECES ACCESSOIRES dans les fiches techniques
Amplificateur proportionnel correspondantes.
Position Article Désignation
10 registre 1.13

160.2140 O-ring ID 14,00x1,78

Explications techniques voir feuille 1.0-100

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.6-862F 2/2
CH-3714 Frutigen Edition 14 10
