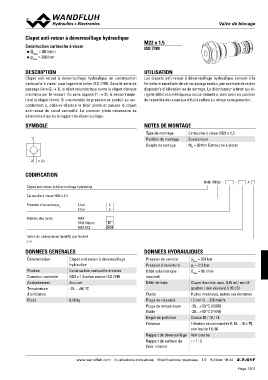

CVlaaplveet daentbi-lroectaoguer

Clapet anti-retour à déverrouillage hydraulique M22 x 1,5

Construction cartouche à visser ISO 7789
Qpmmaaxx = 80 l/min
◆ = 350 bar
◆

DESCRIPTION UTILISATION

Clapet anti-retour à deverrouillage hydraulique en construction Les clapets anti-retour à déverrouillage hydraulique servent à la
cartouche à visser pour logement selon ISO 7789. Dans le sens de fermeture sans fuite de vérins sous pression, par exemple dans des
passage libre (2 → 1), le débit volumétrique ouvre le clapet cônique dispositifs d’élévation ou de serrage. Le distributeur à tiroir qui di-
maintenu par le ressort. En sens opposé (1 → 2), le ressort main- rige le débit volumétriqueau raccordement x, dois avoir en position
tient le clapet fermé. Si une montée de pression se produit au rac- de repos les deux canaux d'huile relées au retour sans pression.
cordement x, celle-ci déplace le tiroir pilote et pousse le clapet
anti-retour du canal verrouillé. La pression pilote nécessaire se NOTES DE MONTAGE
détermine d’après le rapport de déverrouillage.
Type de montage Cartouche à visser M22 x 1,5
SYMBOLE Position de montage Quelconque
Couple de serrage MD = 60 Nm Cartouche à visser
1

2 x (3)

CODIFICATION

RNX PM22 - - #

Clapet anti-retour à déverrouillage hydrauliqe

Cartouche à visser M22 x 1,5

Pression d‘ouverture pa 2 bar 2
5 bar 5

Matière des joints NBR
FKM (Viton)
NBR 872 D1
Z604

Indice de changement (modifié par l’usine)

2.7-61

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Clapet anti-retour à déverrouillage Pression de service pmax = 350 bar
hydrauliqe Pression d’ouverture pa = 2; 5 bar
Fixation Construction cartouche à visser Débit volumétrique Qmax = 80 l/min
Grandeur nominale M22 x 1,5 selon norme ISO 7789 maximal
Actionnement Aucune Débit de fuite Clapet étanche, max. 0,15 ml / min (3
Température -25…+90 °C gouttes / min environ) à 30 cSt
d’ambiance Fluide Huiles minérales, autres sur demande
Poids 0,15 kg Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température -25…+90 °C (NBR)
fluide -20…+90 °C (FKM)
Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50
Rapport de déverouillage Voir courbe
Rapport de surface du i=1:3
tiroir interne

www.wandfluh.com Illustrations indicatives Modifications réservées 1/2 Edition: 18 44 2.7-61F
