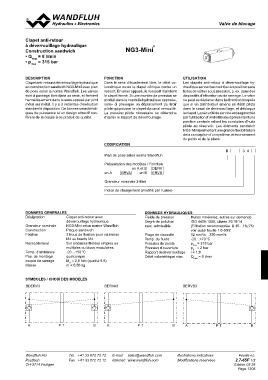

VValavlevse de blocage

Clapet anti-retour NG3-Mini®
à déverrouillage hydraulique
Construction sandwich
• Qmax = 8 l/min
• pmax = 315 bar

DESCRIPTION FONCTION UTILISATION
Clapet anti-retour à déverrouillage hydraulique Dans le sens d’écoulement libre, le débit vo- Les clapets anti-retour à déverrouillage hy-
en construction sandwich NG3-Mini avec plan lumétrique ouvre le clapet cônique contre un draulique servent au maintien en position sans
de pose selon la norme Wandfluh. Les valves ressort. En sens opposé, le resssort maintient fuites de vérins sous pression, p. ex. dans des
sont à passage libre dans un sens, et ferment le clapet fermé. Si une montée de pression se dispositifs d’élévation ou de serrage. Le vérin
hermétiquement dans le sens opposé par joint produit dans la conduite hydraulique opposée, ne peut se déplacer dans la direction bloquée
métal sur métal. Il y a 3 variantes d’exécution celle- ci provoque un déplacement du tiroir que si un distributeur amène un débit pilote
standard à disposition. De bonnes caractéristi- pilote qui pousse le clapet du canal verrouillé. dans le canal de déverrouillage, et débloque
ques de puissance et un design attractif con- La pression pilote nécessaire se détermine le clapet. La sécurité de service est augmentée
fèrent de la classe à ce produit de qualité. d’après le rapport de déverrouillage. par l’utilisation d’un distributeur présentant une
position centrale reliant les conduites d’huile
CODIFICATION pilote au réservoir. Les éléments sandwich
NG3-Mini permettent une grande flexibilité lors
de la conception d’un système, et économisent
du poids et de la place.

B 3#

Plan de pose selon norme Wandfluh

Présentation des modèles / Fonction
en A et B DERV

en A ERVA en B ERVB

Grandeur nominale 3-Mini

Indice de changement (modifié par l’usine)

DONNEES GENERALES DONNEES HYDRAULIQUES

Désignation Clapet anti-retour avec Fluide de pression Huiles minérales, autres sur demande

déverrouillage hydraulique Degré de pollution ISO 4406:1999, classe 20/18/14
max. admissible (Filtration recommandée ß 10…16≥75)
Grandeur nominale NG3-Mini selon norme Wandfluh

Construction Plaque sandwich voir aussi feuille 1.0-50/2

Fixation 3 trous de fixation pour vis imbus Plage de viscosité 12 mm2/s…320 mm2/s

M4 ou tirants M4 Temp. du fluide -20…+70 °C

Raccordement Sur embases filetées simples ou Pression de pointe pmax = 315 bar
Pression d’ouverture pö = 2 bar
multiples ou blocs modulaires Rapport dedéverrouillage i = 1:8

Temp. d’ambiance -20…+50 °C

Pos. de montage quelconque Débit volumétrique max. Qmax = 8 l/min

couple de serrage MD = 2,8 Nm (qualité 8.8)
Masse m = 0,56 kg

SYMBOLES / CHOIX DES MODELES BERVA3 BERVB3
BDERV3

A PT BA PT BA PT B

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.7-65F 1/2
CH-3714 Frutigen Edition 03 26

Page 1305

∅ 4,2 20 10
