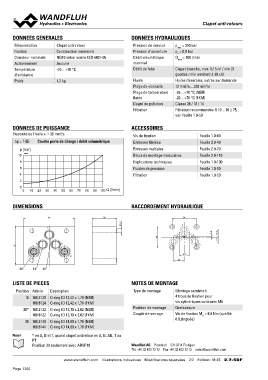

P. 1300

CClalappeet taanntit-ir-eretotouursr

DONNEES GENERALES                                                     DONNEES HYDRAULIQUES

Dénomination                    Clapet anti-retour                    Pression de service             pmax = 350 bar
Fixation                        Construction sandwich                 Pression d’ouverture            pa = 0,8 bar
Grandeur nominale               NG10 selon norme ISO 4401-05          Débit volumétrique              Qmax = 100 l/min
Actionnement                    Aucune                                maximal
Température                     -25…+70 °C                            Débit de fuite                  Clapet étanche, max. 0,15 ml / min (3
d’ambiance                                                                                            gouttes / min environ) à 30 cSt
Poids                           1,2 kg                                Fluide                          Huiles minérales, autres sur demande
                                                                      Plage de viscosité              12 mm2/s…320 mm2/s
                                                                      Plage de température            -25…+70 °C (NBR)
                                                                      fluide                          -20…+70 °C (FKM)
                                                                      Degré de pollution              Classe 20 / 18 / 14
                                                                      Filtration                      Filtration recommandée ß 10…16 ≥ 75,
                                                                                                      voir feuille 1.0-50

DONNEES DE PUISSANCE                                                  ACCESSOIRES                                 Feuille 1.0-60
                                                                                                                  Feuille 2.9-40
Viscosité de l'huile u = 30 mm2/s                                      Vis de fixation                            Feuille 2.9-70
                                                                       Embases filetées                           Feuille 2.9-110
 ∆p = f (Q) Courbe perte de charge / débit volumétrique                Embases multiples                          Feuille 1.0-100
                                                                       Blocs de montage modulaires                Feuille 1.0-50
 p [bar]                                                               Explications techniques                    Feuille 1.0-50
                                                                       Fluides de pression
10 K0281                                                               Filtration

8

6

4

2

0          10 20 30 40 50 60 70 80 90 100 Q [l/min]
  0

DIMENSIONS                                                            RACCORDEMENT HYDRAULIQUE

                            80                           38                                            54
                           P                                                                          P
60
                                                                                                                                                                  6.5AB
                                                                                            T                            To
                                                                                                                                                                                                             46
                                                                                                                                                                                                                                                                                           1.5

                                                                                                                                                                                                                                                                                                    9.7 16.8
                        A       B
            T                               To                                                              20.8
                                                                                                      24
20 10 30

LISTE DE PIECES                                                       NOTES DE MONTAGE

Position   Article         Description                                Type de montage                 Montage sandwich
       10                                                                                             4 trous de fixation pour
           160.2120        O-ring ID 12,42 x 1,78 (NBR)               Position de montage             vis cylindriques ou tirants M6
     20*   160.6124        O-ring ID 12,42 x 1,78 (FKM)               Couple de serrage
                                                                                                      Quelconque
       30  160.2132        O-ring ID 13,10 x 2,62 (NBR)
           160.6132        O-ring ID 13,10 x 2,62 (FKM)                                               Vis de fixation MD = 8,9 Nm (qualité
                                                                                                      8.8,zinguée)
           160.2140        O-ring ID 14,00 x 1,78 (NBR)
           160.6141        O-ring ID 14,00 x 1,78 (FKM)

Note!      * en A, B et T, quand clapet antiretour en A, B, AB, T ou
           PT
           Position 30 seulement avec ARVP10                          Wandfluh AG Postfach CH-3714 Frutigen
                                                                      Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

                                www.wandfluh.com Illustrations indicatives Modifications réservées 2/2 Edition: 18 45 2.7-50F
