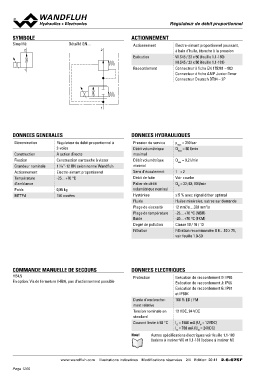

RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell

SYMBOLE Détaillé QN… ACTIONNEMENT Electro-aimant proportionnel poussant,
à bain d’huile, étanche à la pression
Simplifié 2 Actionnement
W.S45 / 23 x 50 (feuille 1.1-180)
2 Exécution M.S45 / 23 x 50 (feuille 1.1-181)

1 Raccordement Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior-Timer
Connecteur Deutsch DT04 – 2P

1

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Régulateur de débit proportionnel à Pression de service pmax = 350 bar
2-voies Débit volumétrique Qmax = 80 l/min
Construction A action directe maximal
Fixation Construction cartouche à visser Débit volumétrique Qmin = 0,2 l/min
Grandeur nominale 1 5⁄16“-12 UN selon norme Wandfluh minimal
Actionnement Electro-aimant proportionnel Sens d’écoulement 1→2
Température -25…+70 °C Débit de fuite Voir courbe
d’ambiance Palier de débit QN = 32; 63; 80 l/min
Poids 0,95 kg volumétrique nominal
MTTFd 150 années Hystérèse ≤ 5 % avec signal dither optimal
Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température -25…+70 °C (NBR)
fluide -20…+70 °C (FKM)
Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50

COMMANDE MANUELLE DE SECOURS DONNEES ELECTRIQUES

HB4,5 Protection Exécution de raccordement D: IP65

En option: Vis de fermeture (HB0), pas d'actionnement possible Exécution de raccordement J: IP66

Exécution de raccordement G: IP67

et IP69K

Durée d’enclenche- 100 % ED / FM

ment relative

Tension nominale en 12 VDC, 24 VDC

standard

Courant limite à 50 °C IG = 1560 mA (UN = 12VDC)
IG = 780 mA (UN = 24VDC)

Note! Autres spécifications électriques voir feuille 1.1-180
(bobine à insérer W) et 1.1-181 (bobine à insérer M)

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 20 41 2.6-675F
