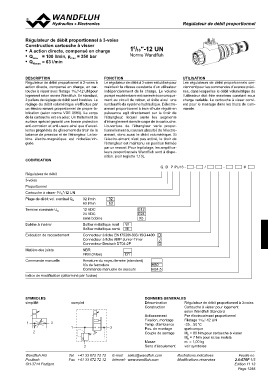

Régulateur de débit proportionnel à 3-voies 15/16″-12 UN
Construction cartouche à visser
Norme Wandfluh
• A action directe, compensé en charge
• Qmax = 100 l/min, pmax = 350 bar
• QN max = 63 l/min

DESCRIPTION FONCTION UTILISATION
Régulateur de débit proportionnel à 2-voies à Le régulateur de débit à 3 voies est utilisé pour Les régulateurs de débit proportionnels con-
action directe, compensé en charge, en car- maintenir la vitesse constante d’un utilisateur viennent pour les commandes d’avance préci-
touche à visser avec filetage 15/16″-12 UN pour indépendamment de la charge. Le volume ses, dans lesquelles le débit volumétrique de
logement selon norme Wandfluh. En standard, pompé excédentaire est ramené économique- l’utilisateur doit être maintenu constant sous
2 paliers de réglage de débit sont livrables. Le ment au circuit de retour, et évite ainsi une charge variable. La cartouche à visser convi-
réglage du débit volumétrique s’efffectue par surchauffe du système hydraulique. L’électro- ent pour le montage dans les blocs de com-
un électro-aimant proportionnel de propre fa- aimant proportionnel à bain d’huile régulé en mande.
brication (selon norme VDE 0580). Le corps puissance agit directement sur le tiroir de
de la cartouche est en acier. Un traitement de l’étrangleur, lequel ouvre les segments
surface spécial garantit une bonne protection d’étranglement dans le corps de la cartouche.
anti-corrosion et anti-usure ainsi que d’excel- L’ouverture de l’étrangleur varie propor-
lentes propriétés de glissement du tiroir de la tionnellement au courant absorbé de l’électro-
balance de pression et de l’étrangleur. La bo- aimant, donc aussi le débit volumétrique. Si
bine électro-magnétique est nickelée / zin- l’électro-aimant n’est pas activé, le tiroir de
guée. l’étrangleur est maintenu en position fermée
par un ressort. Pour le pilotage, les amplifica-
CODIFICATION teurs proportionnels Wandfluh sont à dispo-
sition. (voir registre 1.13).

Q D P PU16 - - / - #

Régulateur de débit
3-voies

Proportionnel 32 l/min 32
Cartouche à visser 15/16″-12 UN 63 l/min 63
Plage de débit vol. nominal QN
12 VDC G12
Tension nominale UN 24 VDC G24
sans bobine X5
22,6 62,2
s36

1-5/16"-12UN-2A
Bobine à insérer Boîtier métallique rond W 1-5/16"-12UN-2B
Boîtier métallique carré M 3
Ex1é0cution de raccordement
20 Connecteur à fiche EN 175301-803 / ISO 4400 D
15 Matière des joints J
Conn(e3c) teur à fic(2h)e AMP Junior-Timer G
2,9 Connecteur Deutsch DT04-2P

NBR (1)

FKM (Viton) D1

Commande manuelle Armature du noyau fermée (standard) 2
1
Vis de fermeture HB0
HB4.5
95,2 Command7e5,8manuelle de seco7u0rs
Indice de modification (déterm17in1 é par l’usine)
90
17 18 50 60 80

SYMBOLES DONNEES GENERALES
simplifié
complet Dénomination Régulateur de débit proportionnel à 3-voies
1
Construction Cartouche à visser pour logement
2
selon Wandfluh Standard

Actionnement Par électro-aimant proportionnel

1 3 Fixation, montage Filetage 15/16″-12 UN
2
3 Temp. d‘ambiance -25…50 °C

Pos. de montage quelconque

Couple de serrage MD = 80 Nm pour cartouche à visser
Masse MD = 7 Nm pour écrou moleté
m = 1,00 kg

Sens d‘écoulement voir symboles

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.6-670F 1/3
CH-3714 Frutigen Edition 11 13
