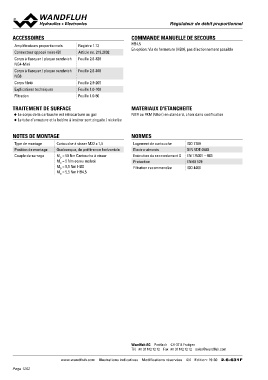

P. 1202
ACCESSOIRES Registre 1.13 RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell
Article no. 219.2002
Amplificateurs proportionnels Feuille 2.6-820 COMMANDE MANUELLE DE SECOURS
Connecteur opposé noire (B)
Corps à flasquer / plaque sandwich Feuille 2.6-840 HB4,5
NG4-Mini En option: Vis de fermeture (HB0), pas d'actionnement possible
Corps à flasquer / plaque sandwich Feuille 2.9-205
NG6 Feuille 1.0-100 MATERIAUX D'ETANCHEITE
Corps fileté Feuille 1.0-50
Explications techniques NBR ou FKM (Viton) en standard, choix dans codification
Filtration
TRAITEMENT DE SURFACE
◆ Le corps de la cartouche est nitrocarburé au gaz
◆ Le tube d'armature et la bobine à insérer sont zinguée / nickelée
NOTES DE MONTAGE NORMES
Type de montage Cartouche à visser M22 x 1,5 Logement de cartouche ISO 7789
Position de montage Quelconque, de préférence horizontale Electro-aimants DIN VDE 0580
Couple de serrage MD = 50 Nm Cartouche à visser Exécution de raccordement D EN 175301 – 803
MD = 5 Nm ecrou moleté Protection EN 60 529
MD = 9,5 Nm HB0 Filtration recommandée ISO 4406
MD = 5,5 Nm HB4,5
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 19 30 2.6-631F
