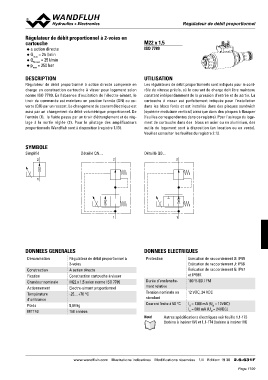

RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell

Régulateur de débit proportionnel à 2-voies en M22 x 1,5
cartouche
◆ a action directe ISO 7789
QQpmmNaamxxa==x =3255205l/bml/amirnin
◆ UTILISATION
◆
◆ Les régulateurs de débit proportionnels sont indiqués pour le cont-
rôle de vitesse précis, où le courant de charge doit être maintenu
DESCRIPTION constant indépendamment de la pression d'entrée et de sortie. La
cartouche à visser est parfaitement indiquée pour l'installation
Régulateur de débit proportionnel à action directe compensé en dans les blocs forés et est installée dans des plaques sandwich
charge en construction cartouche à visser pour logement selon (système modulaire vertical) ainsi que dans des plaques à flasquer
norme ISO 7789. En l'absence d'excitation de l'électro-aimant, le (feuilles correspondantes dans ce registre). Pour l'usinage du loge-
tiroir de commande est maintenu en position fermée (QN) ou ou- ment de cartouche dans des blocs en acier ou en aluminium, des
verte (QO) par un ressort. Le changement du courant électrique est outils de logement sont à disposition (en location ou en vente).
suivi par un changement du débit volumétrique proportionnel. De Veuillez consulter les feuilles du registre 2.13.
l'entrée (1), le fluide passe par un tiroir d'étranglement et de rég-
lage à la sortie réglée (2). Pour le pilotage des amplificateurs
proportionnels Wandfluh sont à disposition (registre 1.13).

SYMBOLE Détaillé QN… Détaillé QO…

Simplifié 2 2

2

1

11

DONNEES GENERALES DONNEES ELECTRIQUES

Dénomination Régulateur de débit proportionnel à Protection Exécution de raccordement D: IP65
2-voies Exécution de raccordement J: IP66
Construction A action directe Exécution de raccordement G: IP67
Fixation Construction cartouche à visser et IP69K
Grandeur nominale M22 x 1,5 selon norme ISO 7789
Actionnement Electro-aimant proportionnel Durée d’enclenche- 100 % ED / FM
Température -25…+70 °C ment relative
d’ambiance
Poids 0,64 kg Tension nominale en 12 VDC, 24 VDC
MTTFd 150 années standard

Courant limite à 50 °C IG = 1360 mA (UN = 12VDC)
IG = 680 mA (UN = 24VDC)

Note! Autres spécifications électriques voir feuille 1.1-173
(bobine à insérer W) et 1.1-174 (bobine à insérer M)

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 19 30 2.6-631F
