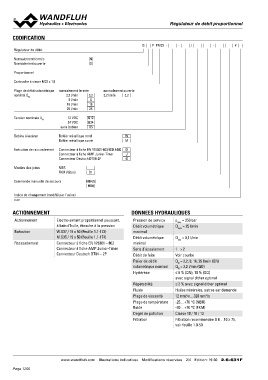

P. 1200
RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell
CODIFICATION Q P PM22 - - / - #
Régulateur de débit
Normalement fermée N
Normalement ouverte O
Proportionnel
Cartouche à visser M22 x 1,5
Plage de débit volumétrique normalement fermée normalement ouverte
nominal QN
3,2 l/min 3,2 3,2 l/min 3,2
8 l/min 8
16 l/min 16
25 l/min 25
Tension nominale UN 12 VDC G12
24 VDC G24
sans bobine X5
Bobine à insérer Boîtier métallique rond W
Boîtier métallique carré M
Exécution de raccordement Connecteur à fiche EN 175301-803/ISO 4400 D
Connecteur à fiche AMP Junior-Timer J
Connecteur Deutsch DT04-2P G
Matière des joints NBR
FKM (Viton)
D1
Commande manuelle de secours HB4,5
HB0
Indice de changement (modifié par l’usine)
2.6-631
ACTIONNEMENT DONNEES HYDRAULIQUES
Actionnement Electro-aimant proportionnel poussant, Pression de service pmax = 350 bar
à bain d’huile, étanche à la pression Débit volumétrique Qmax = 25 l/min
Exécution maximal
W.S37 / 19 x 50 (Feuille 1.1-173) Débit volumétrique Qmin = 0,1 l/min
Raccordement M.S35 / 19 x 50 (Feuille 1.1-174) minimal
Sens d’écoulement 1→2
Connecteur à fiche EN 175301 – 803 Débit de fuite Voir courbe
Connecteur à fiche AMP Junior-Timer Palier de débit QN = 3,2; 8; 16; 25 l/min (QN)
Connecteur Deutsch DT04 – 2P volumétrique nominal QN = 3,2 l/min (QO)
Hystérèse ≤ 6 % (QN); 10 % (QO)
avec signal dither optimal
Répétabilité ≤ 2 % avec signal dither optimal
Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température -25…+70 °C (NBR)
fluide -20…+70 °C (FKM)
Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50
www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 19 30 2.6-631F
