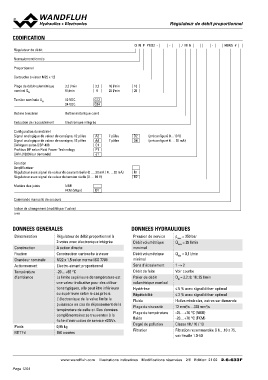

RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell

CODIFICATION

Q N P PM22 - - / M E - HB4,5 #

Régulateur de débit

Normalement fermée

Proportionnel

Cartouche à visser M22 x 1,5

Plage de débit volumétrique 3,2 l/min 3,2 16 l/min 16
nominal QN 8 l/min 8 25 l/min 25

Tension nominale UN 12 VDC G12
24 VDC G24

Bobine à insérer Boîtier métallique carré

Exécution de raccordement Electronique intégrée

Configuration du matériel

Signal analogique de valeur de consigne, 12 pôles A2 7 pôles D2 (préconfiguré 0…10 V)
D4 (préconfiguré 4 … 20 mA)
Signal analogique de valeur de consigne, 12 pôles A4 7 pôles
R1
CANopen selon DSP-408 C1 R2

Profibus DP selon Fluid Power Technology P1

CAN J1939 (sur demande) J1

Fonction
Amplificateur
Régulateur avec signal de valeur de courant réelle (0 … 20 mA / 4 … 20 mA)
Régulateur avec signal de valeur de tension réelle (0 … 10 V)

Matière des joints NBR
FKM (Viton)
D1

Commande manuelle de secours

Indice de changement (modifié par l’usine)

2.6-633

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Régulateur de débit proportionnel à Pression de service pmax = 350 bar
Construction 2-voies avec électronique intégrée Débit volumétrique Qmax = 25 l/min
Fixation maximal
Grandeur nominale A action directe Débit volumétrique Qmin = 0,1 l/min
Actionnement minimal
Température Construction cartouche à visser Sens d’écoulement 1→2
d’ambiance Débit de fuite Voir courbe
M22 x 1,5 selon norme ISO 7789 Palier de débit QN = 3,2; 8; 16; 25 l/min
Poids volumétrique nominal
MTTFd Electro-aimant proportionnel Hystérèse ≤ 5 % avec signal dither optimal
Répétabilité ≤ 2 % avec signal dither optimal
-20…+65 °C Fluide Huiles minérales, autres sur demande
La limite supérieure de température est Plage de viscosité 12 mm2/s…320 mm2/s
une valeur indicative pour des utilisa- Plage de température -25…+70 °C (NBR)
tions typiques, elle peut être inférieure fluide -20…+70 °C (FKM)
ou supérieure selon le cas précis. Degré de pollution Classe 18 / 16 / 13
L'électronique de la valve limite la Filtration Filtration recommandée ß 6…10 ≥ 75,
puissance en cas de dépassement de la voir feuille 1.0-50
température de celle-ci. Des données
complémentaires se trouventen à la
fiche d'instruction de service «DSV».

0,95 kg

150 années

www.wandfluh.com Illustrations indicatives Modifications réservées 2/6 Edition: 21 02 2.6-633F
