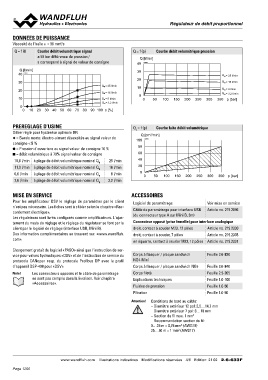

P. 1206

RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

Q = f (I)   Courbe débit volumétrique signal                                                                 Q = f (p)    Courbe débit volumétrique pression
            a 50 bar différence de pression /
            s correspond à signal de valeur de consigne                                                        Q [l/min]
                                                                                                             40 K0964

 Q [l/min]                                                                                                   30                                                                                       QN = 25 l/min
40 K1137                                                                                                     20                                                                                       QN = 16 l/min
                                                                                                             10
30                                                                                                                                                                                                    QN = 8 l/min
                                                                                                              0                                                                                       QN = 3,2 l/min
                                                                                             QN = 25 l/min       0
                                                                                                                         50 100 150 200 250 300 350 p [bar]
20 QN = 16 l/min

10 QN = 8 l/min

                                                                                             QN = 3,2 l/min

 0
   0 10 20 30 40 50 60 70 80 90 100 s [%]

PREREGLAGE D’USINE                                                                                           QL = f (p)   Courbe fuite débit volumétrique

Dither réglé pour hystérèse optimale DN                                                                         Q [cm3/min]
◆ = Bande morte: électro-aimant désexcités au signal valeur de                                               100 K0965
consigne < 5 %
● = Pression d'ouverture au signal valeur de consigne 10 %                                                   80
■ = débit volumétrique à 70% signal valeur de consigne
                                                                                                             60

18,0 l/min  à plage de débit volumétrique nominal QN  25 l/min                                               40
11,9 l/min  à plage de débit volumétrique nominal QN  16 l/min
6,0 l/min   à plage de débit volumétrique nominal QN    8 l/min                                              20
2,6 l/min   à plage de débit volumétrique nominal QN  3,2 l/min
                                                                                                             0                                                     350 p [bar]
                                                                                                                0 50 100 150 200 250 300

MISE EN SERVICE                                                                                              ACCESSOIRES

Pour les amplificateur DSV le réglage de paramètres par le client                                            Logiciel de paramétrage                  Voir mise en service
n'est pas nécessaire. Les fiches sont à câbler selon le chapitre «Rac-                                                                                Article no. 219.2896
cordement électrique».                                                                                       Câble de paramétrage pour interface USB
Les régulateurs sont livrés configurés comme amplificateurs. L'ajus-                                         (du connecteur type A sur Mini B, 3m)
tement du mode de réglage et le réglage du régulateur se font par le
client par le logiciel de réglage (interface USB, Mini B).                                                   Connecteur opposé (prise femelle) pour interface analogique
Des information complémentaires se trouvent sur: «www.wandfluh.
com».                                                                                                        droit, contact à souder M23, 12 pôles    Article no. 219.2330

                                                                                                             droit, contact à souder, 7 pôles         Article no. 219.2335

                                                                                                             en équerre, contact à souder M23, 12 pôles Article no. 219.2331

Chargement gratuit du logiciel «PASO» ainsi que l'instruction de ser-                                        Corps à flasquer / plaque sandwich       Feuille 2.6-820
vice pour valves hydrauliques «DSV» et de l'instruction de service du                                        NG4-Mini
protocole CANopen resp. du protocole Profibus DP avec le profil                                              Corps à flasquer / plaque sandwich NG6   Feuille 2.6-840
d'appareil DSP-408 pour «DSV».                                                                               Corps fileté                             Feuille 2.9-205
                                                                                                             Explications techniques                  Feuille 1.0-100
Note!       Les connecteurs opposés et le câble de paramétrage                                               Fluides de pression                      Feuille 1.0-50
            ne sont pas compris dans la livraison. Voir chapitre                                             Filtration                               Feuille 1.0-50
            «Accessoires».

                                                                                                             Attention!  Conditions de bord au câble:
                                                                                                                         – Diamètre extérieur 12 pol: 3,5…14,7 mm
                                                                                                                         – Diamètre extérieur 7 pol: 8…10 mm
                                                                                                                         – Section du fil max. 1 mm2
                                                                                                                         – Recommandation section du fil:
                                                                                                                         0…25 m = 0,75 mm2 (AWG18)
                                                                                                                         25…50 m = 1 mm2 (AWG17)

            www.wandfluh.com Illustrations indicatives Modifications réservées 4/6 Edition: 21 02 2.6-633F
