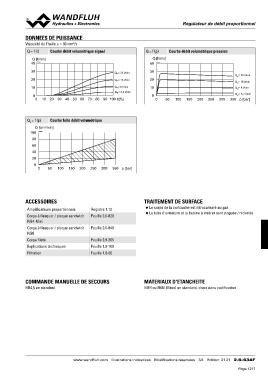

P. 1211
RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell
DONNEES DE PUISSANCE
Viscosité de l'huile u = 30 mm2/s
Q = f (I) Courbe débit volumétrique signal Q = f (p) Courbe débit volumétrique pression
Q [l/min] Q [l/min]
40 K1176 40 K1177
30 QN = 25 l/min 30 QN= 25 l/min
20 QN = 16 l/min 20
10 QN = 8 l/min 10 QN= 16 l/min
QN = 3,2 l/min QN= 8 l/min
0 0 QN= 3,2 l/min
0 10 20 30 40 50 60 70 80 90 100 I [%] 0
50 100 150 200 250 300 350 p [bar]
QL = f (p) Courbe fuite débit volumétrique
Q [cm3/min]
100 K0965
80
60
40
20
0 350 p [bar]
0 50 100 150 200 250 300
ACCESSOIRES Registre 1.13 TRAITEMENT DE SURFACE
Feuille 2.6-820
Amplificateurs proportionnels ◆ Le corps de la cartouche est nitrocarburé au gaz
Corps à flasquer / plaque sandwich Feuille 2.6-840 ◆ Le tube d'armature et la bobine à insérer sont zinguée / nickelée
NG4-Mini
Corps à flasquer / plaque sandwich Feuille 2.9-205 MATERIAUX D'ETANCHEITE
NG6 Feuille 1.0-100
Corps fileté Feuille 1.0-50 NBR ou FKM (Viton) en standard, choix dans codification
Explications techniques
Filtration
COMMANDE MANUELLE DE SECOURS
HB4,5 en standard
www.wandfluh.com Illustrations indicatives Modifications réservées 3/4 Edition: 21 21 2.6-634F
