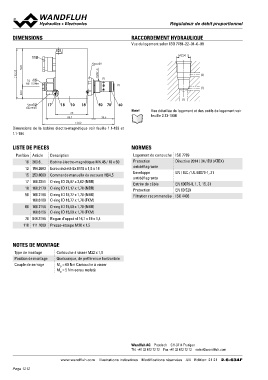

P. 1212
RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell
DIMENSIONS RACCORDEMENT HYDRAULIQUE
Vue du logement selon ISO 7789–22–01–0–98
110 M22x1.5
s30
93.3 M22x1.5 (2)
70.8 (1)
15 (2)
(1)
MD= 5.5Nm
22.5
12 17 18 10 18 50 70 60 (1)
MD= 9Nm Note! Vue détaillée du logement et des outils de logement voir
feuille 2.13-1008
60 38.6
88.7
134.2
Dimensions de la bobine électro-magnétique voir feuille 1.1-183 et
1.1-184
LISTE DE PIECES NORMES
Position Article Description Logement de cartouche ISO 7789
10 263.6... Bobine électro-magnétique MK.45 / 18 x 60 Directive 2014 / 34 / EU (ATEX)
12 154.2603 Ecrou moleté Ex M18 x 1,5 x 18 Protection
15 253.8000 Commande manuelle de secours HB4,5 antidéflagrante EN / IEC / UL 60079-1, 31
17 160.2251 O-ring ID 25,07 x 2,62 (NBR)
Enveloppe EN 60079-0, 1, 7, 15, 31
18 160.2170 O-ring ID 17,17 x 1,78 (NBR) antidéflagrante EN 60 529
ISO 4406
50 160.2188 O-ring ID 18,77 x 1,78 (NBR) Entrée de câble
160.6188 O-ring ID 18,77 x 1,78 (FKM)
Protection
60 160.2156 O-ring ID 15,60 x 1,78 (NBR)
160.6156 O-ring ID 15,60 x 1,78 (FKM) Filtration recommandée
70 049.3196 Bague d'appui rd 16,1 x 19 x 1,4
110 111.1080 Presse-étoupe M20 x 1,5
NOTES DE MONTAGE
Type de montage Cartouche à visser M22 x 1,5
Position de montage Quelconque, de préférence horizontale
Couple de serrage MD = 60 Nm Cartouche à visser
MD = 5 Nm ecrou moleté
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 21 21 2.6-634F
