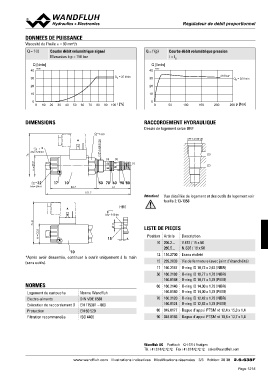

RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell
DONNEES DE PUISSANCE
Viscosité de l'huile u = 30 mm2/s
Q = f (I) Courbe débit volumétrique signal Q = f (p) Courbe débit volumétrique pression
Mesurées à p = 150 bar I = IG
Q [l/min] QN = 25 l/min Q [l/min] 210 bar
40 K4246 40 K4247 QN = 25 l/min
30 30
20 20
10 10
0 10 20 30 40 50 60 70 80 90 100 I [%] 0 50 100 150 200 250 p [bar]
0 0
DIMENSIONS 7/8"-14UNF-2A RACCORDEMENT HYDRAULIQUE
s30 Dessin de logement selon UNF
A
7/8"-14 UNF-2B
* (3)
(2)
MD= 5.5Nm
76
V = 37 (3) (2)
(1)
12 17 10 50 70 60 90 80
MD= 5Nm 82.7 61
151.7 Attention! Vue détaillée du logement et des outils de logement voir
feuille 2.13-1058
A HB0
MD= 9.5Nm
74.8 11 LISTE DE PIECES
N = 35
15 4 Position Article Description
10 10 206.2... V.E37 / 19 x 50
*Après avoir desserrée, continuer à ouvrir uniquement à la main 260.5... N.S35 / 19 x 50
(sans outils).
12 154.2700 Ecrou moleté
NORMES Norme Wandfluh 15 239.2033 Vis de fermeture (avec joint d’étanchéité)
DIN VDE 0580
Logement de cartouche EN 175301 – 803 17 160.2187 O-ring ID 18,72 x 2,62 (NBR)
Electro-aimants EN 60 529
Exécution de raccordement D ISO 4406 50 160.2188 O-ring ID 18,77 x 1,78 (NBR)
Protection 160.8188 O-ring ID 18,77 x 1,78 (FKM)
Filtration recommandée
60 160.2140 O-ring ID 14,00 x 1,78 (NBR)
160.8140 O-ring ID 14,00 x 1,78 (FKM)
70 160.2120 O-ring ID 12,42 x 1,78 (NBR)
160.8124 O-ring ID 12,42 x 1,78 (FKM)
80 049.8177 Bague d'appui PTSM rd 12,4 x 15,3 x 1,4
90 049.8166 Bague d'appui PTSM rd 10,8 x 13,7 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 20 38 2.6-638F
