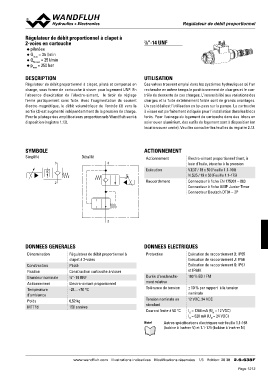

RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell

Régulateur de débit proportionnel à clapet à 7⁄8“-14 UNF
2-voies en cartouche
◆ pilotéee UTILISATION
QQpmNmaamxxa==x =3355205l/bml/amirnin
◆ Ces valves trouvent emploi dans les systèmes hydrauliques où l’on
◆ recherche en même temps le positionnement de charges et le con-
◆ trôle de descente de ces charges. L’insensibilité aux variations des
charges et la fuite extrêmement faible sont de grands avantages.
DESCRIPTION Un cas idéal est l’utilisation en by-pass sur la pompe. La cartouche
à visser est parfaitement indiquée pour l'installation dans les blocs
Régulateur de débit proportionnel à clapet, piloté et compensé en forés. Pour l'usinage du logement de cartouche dans des blocs en
charge, sous forme de cartouche à visser pour logement UNF. En acier ou en aluminium, des outils de logement sont à disposition (en
l'absence d'excitation de l'électro-aimant, le tiroir de réglage location ou en vente). Veuillez consulter les feuilles du registre 2.13.
ferme pratiquement sans fuite. Avec l'augmentation du courant
électro-magnétique, le débit volumétrique de l'entrée (3) vers la
sortie (2) est augmenté indépendamment de la pression de charge.
Pour le pilotage des amplificateurs proportionnels Wandfluh sont à
disposition (registre 1.13).

SYMBOLE Détaillé ACTIONNEMENT Electro-aimant proportionnel tirant, à
bain d'huile, étanche à la pression
Simplifié Actionnement
V.E37 / 19 x 50 (Feuille 1.1-168)
3 3 Exécution N.S35 / 19 x 50 (Feuille 1.1-175)

2 Raccordement Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior-Timer
Connecteur Deutsch DT04 – 2P

2

DONNEES GENERALES DONNEES ELECTRIQUES

Dénomination Régulateur de débit proportionnel à Protection Exécution de raccordement D: IP65
clapet à 2-voies
Construction Piloté Exécution de raccordement J: IP66
Fixation Construction cartouche à visser
Grandeur nominale 7⁄8“-14 UNF Exécution de raccordement G: IP67
Actionnement Electro-aimant proportionnel
Température -25…+70 °C et IP69K
d’ambiance
Poids 0,52 kg Durée d’enclenche- 100 % ED / FM
MTTFd 150 années
ment relative

Tolérance de tension ± 10 % par rapport à la tension

nominale

Tension nominale en 12 VDC, 24 VDC

standard

Courant limite à 50 °C IG = 1260 mA (UN = 12 VDC)
IG = 620 mA (UN = 24 VDC)

Note! Autres spécifications électriques voir feuille 1.1-168

(bobine à insérer V) et 1.1-175 (bobine à insérer N)

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 20 38 2.6-638F
