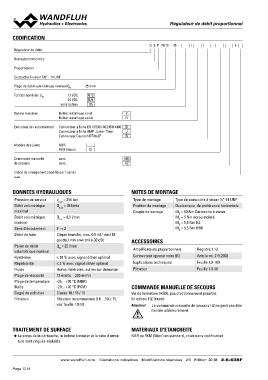

P. 1214

RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell

CODIFICATION

                                                                           Q S P PU10 - 25 -               /  -                     #

Régulateur de débit

Normalement fermée

Proportionnel

Cartouche à visser 7/8“ - 14 UNF

Plage de débit volumétrique nominal QN      25 l/min

Tension nominale UN              12 VDC       G12
                                 24 VDC       G24
                           sans bobine         X5

Bobine à insérer           Boîtier métallique rond                    V
                           Boîtier métallique carré                   N

Exécution de raccordement  Connecteur à fiche EN 175301-803/ISO 4400  D
                           Connecteur à fiche AMP Junior-Timer        J
                           Connecteur Deutsch DT04-2P                 G

Matière des joints         NBR
                           FKM (Viton)
                                            D1

Commande manuelle          sans                                       HB0
de secours                 avec                                       HZ

Indice de changement (modifié par l’usine)

2.6-638

DONNEES HYDRAULIQUES                                                       NOTES DE MONTAGE

Pression de service        pmax = 350 bar                                  Type de montage      Type de cartouche à visser 7⁄8“-14 UNF
Débit volumétrique         Qmax = 35 l/min                                 Position de montage  Quelconque, de préférence horizontale
maximal                                                                    Couple de serrage    MD = 60 Nm Cartouche à visser
Débit volumétrique         Qmin = 0,5 l/min                                                     MD = 5 Nm ecrou moleté
minimal                                                                                         MD = 5,5 Nm HZ
Sens d’écoulement          3→2                                                                  MD = 9,5 Nm HB0
Débit de fuite             Clapet étanche, max. 0,5 ml / min (10
                           goutte / min environ) à 30 cSt                  ACCESSOIRES                        Registre 1.13
Palier de débit            QN = 25 l/min                                                                      Article no. 219.2002
volumétrique nominal                                                        Amplificateurs proportionnels     Feuille 1.0-100
Hystérèse                  ≤ 10 % avec signal dither optimal                Connecteur opposé noire (B)       Feuille 1.0-50
Répétabilité               ≤ 2 % avec signal dither optimal                 Explications techniques
Fluide                     Huiles minérales, autres sur demande             Filtration
Plage de viscosité         12 mm2/s…320 mm2/s
Plage de température       -25…+70 °C (NBR)                                COMMANDE MANUELLE DE SECOURS
fluide                     -20…+70 °C (FKM)
Degré de pollution         Classe 18 / 16 / 13                             Vis de fermeture (HB0), pas d'actionnement possible.
Filtration                 Filtration recommandée ß 6…10 ≥ 75,             En option: HZ (tirant)
                           voir feuille 1.0-50
                                                                           Attention! La commande manuelle de secours HZ ne peut pas être
                                                                                         montée ultérieurement.

TRAITEMENT DE SURFACE                                                      MATERIAUX D'ETANCHEITE

◆ Le corps de la cartouche, la bobine à insérer et le tube d'arma-         NBR ou FKM (Viton) en standard, choix dans codification

   ture sont zingués-nickelés

                                  www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 20 38 2.6-638F
