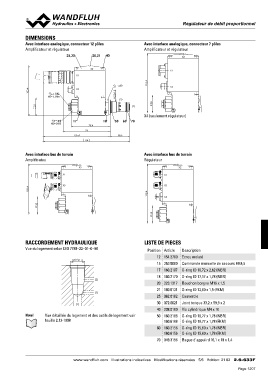

DIMENSIONS RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell

Avec interface analogique, connecteur 12 pôles Avec interface analogique, connecteur 7 pôles
Amplificateur et régulateur
Amplificateur et régulateur
X2
25,30 20,21 40

X2 X1
X1
118.4
X4 s30 X4
100.4
15 M22x1.5
(2)
MD= 5.5Nm (1) 35

35 12 18 50 60 70

MD= 5Nm X4 (seulement régulateur)

17 78.4 38.6
95
135.4
174

Avec interface bus de terrain Avec interface bus de terrain
Amplificateu Régulateur

X2 X2
X1 X1

X3 X3
100.4
118.4 X4

35

35

RACCORDEMENT HYDRAULIQUE LISTE DE PIECES

Vue du logement selon ISO 7789–22–01–0–98 Position Article Description
12 154.2700 Ecrou moleté
M22x1.5 15 253.8000 Commande manuelle de secours HB4,5
17 160.2187 O-ring ID 18,72 x 2,62 (NBR)
Note! (2) 18 160.2170 O-ring ID 17,17 x 1,78 (NBR)
(1) 20 223.1317 Bouchon borgne M16 x 1,5
(1) 21 160.6131 O-ring ID 13,00 x 1,5 (FKM)
25 062.0102 Couvercle
Vue détaillée du logement et des outils de logement voir 30 072.0021 Joint torique 33,2 x 59,9 x 2
feuille 2.13-1008 40 208.0100 Vis cylindrique M4 x 10
50 160.2188 O-ring ID 18,77 x 1,78 (NBR)
160.6188 O-ring ID 18,77 x 1,78 (FKM)
60 160.2156 O-ring ID 15,60 x 1,78 (NBR)
160.6156 O-ring ID 15,60 x 1,78 (FKM)
70 049.3196 Bague d'appui rd 16,1 x 19 x 1,4

www.wandfluh.com Illustrations indicatives Modifications réservées 5/6 Edition: 21 02 2.6-633F
