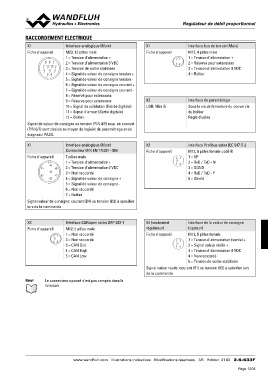

Page 1205 - Softbound_Edition_19_fr
P. 1205

RRéégguullaatteeuurr ddee ddéébbiitt pprrooppoorrttiioonnnneell

RACCORDEMENT ELECTRIQUE

X1 Interface analogique (Main)                                                 X1                                        Interface bus de terrain (Main)
                                                                               Fiche d'appareil
Fiche d'appareil                  M23, 12 pôles male                                                                     M12, 4 pôles male
                                  1 = Tension d'alimentation +                                                       21  1 = Tension d'alimentation +
                  891             2 = Tension d'alimentation 0 VDC                                                       2 = Réservé pour extensions
                7 12 10 2         3 = Tension de sortie stabilisée                                                  34   3 = Tension d'alimentation 0 VDC
                6 11 3            4 = Signal de valeur de consigne tension +                                             4 = Boîtier
                                  5 = Signal de valeur de consigne tension -
                    54            6 = Signal de valeur de consigne courant +
                                  7 = Signal de valeur de consigne courant -
                                  8 = Réservé pour extensions                  X2                                        Interface de paramétrage
                                  9 = Réservé pour extensions                  USB, Mini B
                                  10 = Signal de validation (Entrée digitale)                                            Sous la vis de fermeture du couvercle
                                  11 = Signal d'erreur (Sortie digitale)                                                 du boîtier
                                  12 = Boîtier                                                                           Réglé d'usine

Signal de valeur de consigne en tension (PIN 4/5) resp. en courant
(PIN 6/7) sont choisis au moyen du logiciel de paramétrage et de
diagnosic PASO.

X1 Interface analogique (Main)                                                 X3                                        Interface Profibus selon IEC 947-5-2
                            Connecteur DIN EN 175201 - 804                     Fiche d'appareil
                                                                                                                         M12, 5 pôles female codé B
Fiche d'appareil                  7 pôles male                                                                    23     1 = VP
                                  1 = Tension d'alimentation +                                                    5      2 = RxD / TxD - N
                       A          2 = Tension d'alimentation 0 VDC                                               14      3 = DGND
              FB                  3 = Non raccordé                                                                       4 = RxD / TxD - P
                                  4 = Signal de valeur de consigne +                                                     5 = Shield
                       G          5 = Signal de valeur de consigne -
              EC                  6 = Non raccordé
                                  7 = Boîtier
                       D

Signal valeur de consigne: courant (D4) ou tension (D2) à spécifier
lors de la commande

X3                                Interface CANopen selon DRP 303-1            X4 (seulement                             Interface de la valeur de consigne
Fiche d'appareil                                                               régulateur)                               (capteur)
                                  M12, 5 pôles male
                              21  1 = Non raccordé                             Fiche d'appareil                          M12, 5 pôles female
                               5  2 = Non raccordé                                                                       1 = Tension d'alimentation (sortie) +
                              34  3 = CAN Gnd                                                                     23     2 = Signal valeur réelle +
                                  4 = CAN High                                                                    5      3 = Tension d'alimentation 0 VDC
                                  5 = CAN Low                                                                    14      4 = Non raccordé
                                                                                                                         5 = Tension de sortie stabilisée

                                                                               Signal valeur réelle: courant (R1) ou tension (R2) à spécifier lors
                                                                               de la commande

Note!  Le connecteur opposé n'est pas compris dans la
       livraison

                                  www.wandfluh.com Illustrations indicatives Modifications réservées 3/6 Edition: 21 02 2.6-633F
