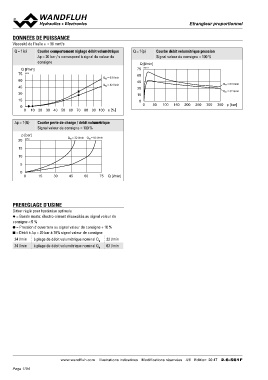

P. 1194
EEttrraanngglleeuurr pprrooppoorrttiioonnnneell
DONNEES DE PUISSANCE
Viscosité de l'huile u = 30 mm2/s
Q = f (s) Courbe comportement réglage débit volumétrique Q = f (p) Courbe débit volumétrique pression
∆p = 20 bar / s correspond à signal de valeur de Signal valeur de consigne = 100 %
consigne
Q [l/min]
Q [l/min] QN = 63 l/min 75 K0611_1 QN = 63 l/min
75 K1136 QN = 32 l/min 60 QN = 32 l/min
45
60 30 100 150 200 250 300 350 p [bar]
15
45
0
30 0 50
15
0
0 10 20 30 40 50 60 70 80 90 100 s [%]
∆p = f (Q) Courbe perte de charge / débit volumétrique
Signal valeur de consigne = 100 %
p [bar]
20 K0778_1 QN = 32 l/min QN = 63 l/min
15
10 15 30 45 60 75 Q [l/min]
5
0
0
PREREGLAGE D’USINE
Dither réglé pour hystérèse optimale
◆ = Bande morte: électro-aimant désexcités au signal valeur de
consigne < 5 %
● = Pression d'ouverture au signal valeur de consigne + 10 %
■ = Débit à ∆p = 20 bar à 70% signal valeur de consigne
24 l/min à plage de débit volumétrique nominal QN 32 l/min
34 l/min à plage de débit volumétrique nominal QN 63 l/min
www.wandfluh.com Illustrations indicatives Modifications réservées 4/6 Edition: 20 47 2.6-561F
