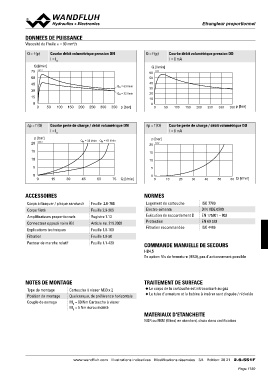

Page 1189 - Softbound_Edition_19_fr

EEttrraanngglleeuurr pprrooppoorrttiioonnnneell

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

Q = f (p) Courbe débit volumétrique pression DN Q = f (p) Courbe débit volumétrique pression DO
I = IG I = 0 mA

Q [l/min] Q [l/min]
75 K0611_1 60 K4161
50
60 40
30
45 QN = 63 l/min 20
10
30 0

QN = 32 l/min 0 50

15

0 100 150 200 250 300 350 p [bar]
0 50 100 150 200 250 300 350 p [bar]

∆p = f (Q) Courbe perte de charge / débit volumétrique DN ∆p = f (Q) Courbe perte de charge / débit volumétrique DO
I = IG I = 0 mA
p [bar]
20 K0778_1 QN = 32 l/min QN = 63 l/min p [bar]
15 20 K4162
10 15 30 45 60 75 Q [l/min]
15
5
0 10

0 5

0 10 20 30 40 50 60 Q [l/min]
0

ACCESSOIRES Feuille 2.6-760 NORMES ISO 7789
Feuille 2.9-205 DIN VDE 0580
Corps à flasquer / plaque sandwich Registre 1.13 Logement de cartouche EN 175301 – 803
Corps fileté Article no. 219.2002 Electro-aimants EN 60 529
Amplificateurs proportionnels Feuille 1.0-100 Exécution de raccordement D ISO 4406
Connecteur opposé noire (B) Feuille 1.0-50 Protection
Explications techniques Feuille 1.1-430 Filtration recommandée
Filtration
Facteur de marche relatif COMMANDE MANUELLE DE SECOURS

HB4,5

En option: Vis de fermeture (HB0), pas d'actionnement possible

NOTES DE MONTAGE TRAITEMENT DE SURFACE

Type de montage Cartouche à visser M33 x 2 ◆ Le corps de la cartouche est nitrocarburé au gaz
Position de montage Quelconque, de préférence horizontale ◆ Le tube d'armature et la bobine à insérer sont zinguée / nickelée
Couple de serrage MD = 80 Nm Cartouche à visser
MD = 5 Nm écrou moleté MATERIAUX D'ETANCHEITE

NBR ou FKM (Viton) en standard, choix dans codification

www.wandfluh.com Illustrations indicatives Modifications réservées 3/4 Edition: 20 21 2.6-551F
