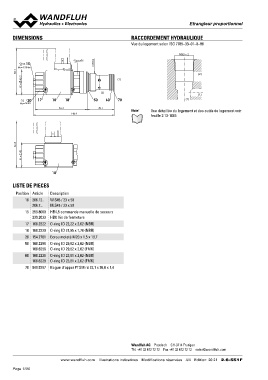

DIMENSIONS EEttrraanngglleeuurr pprrooppoorrttiioonnnneellM33x2
15 RACCORDEMENT HYDRAULIQUE
MD= 9.5Nm Vue du logement selon ISO 7789–33–01–0–98
85.1 M33 x 2
W = 45.3 s36
(2)
(1)
20 17 10 18 (2) 70 (1)
(1)
MD= 5Nm 96.3 50 60
148.9 Vue détaillée du logement et des outils de logement voir
49.7 Note! feuille 2.13-1005
84.8
M = 45
10
LISTE DE PIECES
Position Article Description
10
206.12.. W.S45 / 23 x 50
15 206.7... M.S45 / 23 x 50
17 253.8000 HB4,5 commande manuelle de secours
18 239.2033 HB0 Vis de fermeture
20
50 160.2222 O-ring ID 22,22 x 2,62 (NBR)
60 160.2220 O-ring ID 21,95 x 1,78 (NBR)
70 154.2701 Ecrou moleté M23 x 1,5 x 19,7
160.2298 O-ring ID 29,82 x 2,62 (NBR)
160.6296 O-ring ID 29,82 x 2,62 (FMK)
160.2238 O-ring ID 23,81 x 2,62 (NBR)
160.6238 O-ring ID 23,81 x 2,62 (FMK)
049.8297 Bague d'appui PTSM rd 22,1 x 26,6 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 20 21 2.6-551F
