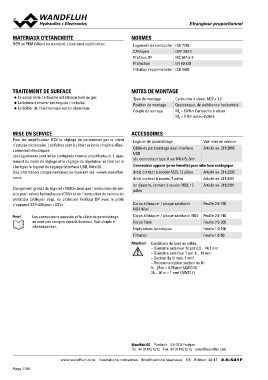

EEttrraanngglleeuurr pprrooppoorrttiioonnnneell

MATERIAUX D'ETANCHEITE NORMES

NBR ou FKM (Viton) en standard, choix dans codification Logement de cartouche ISO 7789
CANopen DRP 303-1
Profibus DP IEC 947-5-2
Protection EN 60 529
Filtration recommandée ISO 4406

TRAITEMENT DE SURFACE NOTES DE MONTAGE

◆ Le corps de la cartouche est nitrocarburé au gaz Type de montage Cartouche à visser M22 x 1,5
Position de montage Quelconque, de préférence horizontale
◆ La bobine à insérer est zinguée / nickelée Couple de serrage MD = 60 Nm Cartouche à visser
MD = 5 Nm ecrou moleté
◆ Le boîtier de l'électronique est en aluminium

MISE EN SERVICE ACCESSOIRES

Pour les amplificateur DSV le réglage de paramètres par le client Logiciel de paramétrage Voir mise en service
n'est pas nécessaire. Les fiches sont à câbler selon le chapitre «Rac-
cordement électrique». Câble de paramétrage pour interface Article no. 219.2896
Les régulateurs sont livrés configurés comme amplificateurs. L'ajus- USB
tement du mode de réglage et le réglage du régulateur se font par le (du connecteur type A sur Mini B, 3m)
client par le logiciel de réglage (interface USB, Mini B).
Des information complémentaires se trouvent sur: «www.wandfluh. Connecteur opposé (prise femelle) pour interface analogique
com».
droit, contact à souder M23, 12 pôles Article no. 219.2330
Chargement gratuit du logiciel «PASO» ainsi que l'instruction de ser-
vice pour valves hydrauliques «DSV» et de l'instruction de service du droit, contact à souder, 7 pôles Article no. 219.2331
protocole CANopen resp. du protocole Profibus DP avec le profil
d'appareil DSP-408 pour «DSV». en équerre, contact à souder M23, 12 Article no. 219.2331
pôles

Note! Les connecteurs opposés et le câble de paramétrage Corps à flasquer / plaque sandwich Feuille 2.6-720
ne sont pas compris dans la livraison. Voir chapitre NG4-Mini
«Accessoires». Corps à flasquer / plaque sandwich NG6 Feuille 2.6-740
Corps fileté Feuille 2.9-205
Explications techniques Feuille 1.0-100
Filtration Feuille 1.0-50

Attention! Conditions de bord au câble:
– Diamètre extérieur 12 pol: 3,5…14,7 mm
– Diamètre extérieur 7 pol: 8…10 mm
– Section du fil max. 1 mm2
– Recommandation section du fil:
0…25 m = 0,75 mm2 (AWG18)
25…50 m = 1 mm2 (AWG17)

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 6/6 Edition: 20 47 2.6-541F
