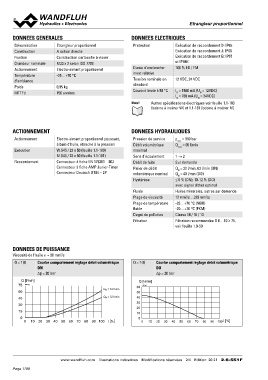

Page 1188 - Softbound_Edition_19_fr

EEttrraanngglleeuurr pprrooppoorrttiioonnnneell

DONNEES GENERALES DONNEES ELECTRIQUES

Dénomination Etrangleur proportionnel Protection Exécution de raccordement D: IP65
Construction A action directe
Fixation Construction cartouche à visser Exécution de raccordement J: IP66
Grandeur nominale M33 x 2 selon ISO 7789
Actionnement Electro-aimant proportionnel Exécution de raccordement G: IP67
Température -25…+70 °C
d’ambiance et IP69K
Poids 0,95 kg
MTTFd 150 années Durée d’enclenche- 100 % ED / FM

ment relative

Tension nominale en 12 VDC, 24 VDC

standard

Courant limite à 50 °C IG = 1560 mA (UN = 12VDC)
IG = 780 mA (UN = 24VDC)

Note! Autres spécifications électriques voir feuille 1.1-180
(bobine à insérer W) et 1.1-181 (bobine à insérer M)

ACTIONNEMENT DONNEES HYDRAULIQUES

Actionnement Electro-aimant proportionnel poussant, Pression de service pmax = 350 bar
à bain d’huile, étanche à la pression Débit volumétrique Qmax = 65 l/min
Exécution maximal
W.S45 / 23 x 50 (feuille 1.1-180) Sens d’écoulement 1→2
Raccordement M.S45 / 23 x 50 (feuille 1.1-181) Débit de fuite Sur demande
Palier de débit QN = 32 l/min, 63 l/min (DN)
Connecteur à fiche EN 175301 – 803 volumétrique nominal QN = 40 l/min (DO)
Connecteur à fiche AMP Junior-Timer Hystérèse ≤ 8 % (DN); 10-12 % (DO)
Connecteur Deutsch DT04 – 2P avec signal dither optimal
Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température -25…+70 °C (NBR)
fluide -20…+70 °C (FKM)
Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

Q = f (I) Courbe comportement réglage débit volumétrique Q = f (I) Courbe comportement réglage débit volumétrique
DN DO
∆p = 20 bar ∆p = 20 bar

Q [l/min] Q [l/min]
75 K0610_1
QN = 63 l/min 60 K4160
60 QN = 32 l/min
50
45
40

30 30

15 20

10

0 0 10 20 30 40 50 60 70 80 90 100 I [%]
0 10 20 30 40 50 60 70 80 90 100 l [%] 0

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 20 21 2.6-551F
