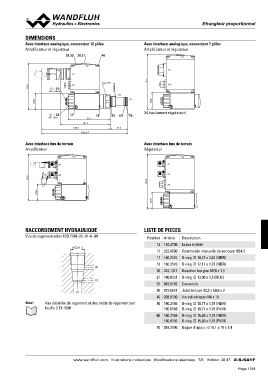

DIMENSIONS EEttrraanngglleeuurr pprrooppoorrttiioonnnneell

Avec interface analogique, connecteur 12 pôles Avec interface analogique, connecteur 7 pôles
Amplificateur et régulateur
Amplificateur et régulateur
X2
25,30 20,21 40 X1

100.4 X2 s30M22x1.5 118.4 X4
X1
X4 (2) X4 (seulement régulateur)
(1)
15 Avec interface bus de terrain
Régulateur
MD= 5.5Nm
X2
35 X135
X3
12 17 91.3 18 50 60 70 X4
107.9
MD= 5Nm 148.3 37.5
185.8

Avec interface bus de terrain
Amplificateur

X2

X1

100.4 X3

118.4

35

35

RACCORDEMENT HYDRAULIQUE LISTE DE PIECES

Vue du logement selon ISO 7789–22–01–0–98 Position Article Description
12 154.2700 Ecrou moleté
M22x1.5 15 253.8000 Commande manuelle de secours HB4,5
17 160.2187 O-ring ID 18,72 x 2,62 (NBR)

(2) 18 160.2170 O-ring ID 17,17 x 1,78 (NBR)
(1) 20 223.1317 Bouchon borgne M16 x 1,5
(1) 21 160.6131 O-ring ID 13,00 x 1,5 (FKM)
25 062.0102 Couvercle
Vue détaillée du logement et des outils de logement voir
Note! feuille 2.13-1008 30 072.0021 Joint torique 33,2 x 59,9 x 2

40 208.0100 Vis cylindrique M4 x 10

50 160.2188 O-ring ID 18,77 x 1,78 (NBR)
160.6188 O-ring ID 18,77 x 1,78 (FKM)

60 160.2156 O-ring ID 15,60 x 1,78 (NBR)
160.6156 O-ring ID 15,60 x 1,78 (FKM)

70 049.3196 Bague d'appui rd 16,1 x 19 x 1,4

www.wandfluh.com Illustrations indicatives Modifications réservées 5/6 Edition: 20 47 2.6-541F
