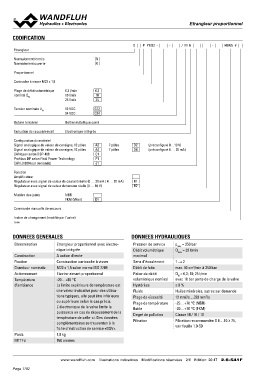

Page 1182 - Softbound_Edition_19_fr

EEttrraanngglleeuurr pprrooppoorrttiioonnnneell

CODIFICATION

D P PM22 - - / M E - HB4,5 #

Etrangleur

Normalement fermée N
Normalement ouverte O

Proportionnel

Cartouche à visser M22 x 1,5

Plage de débit volumétrique 6,3 l/min 6,3
nominal QN 10 l/min 10
25 l/min 25

Tension nominale UN 12 VDC G12
24 VDC G24

Bobine à insérer Boîtier métallique carré

Exécution de raccordement Electronique intégrée

Configuration du matériel

Signal analogique de valeur de consigne, 12 pôles A2 7 pôles D2 (préconfiguré 0…10 V)
D4 (préconfiguré 4 … 20 mA)
Signal analogique de valeur de consigne, 12 pôles A4 7 pôles
R1
CANopen selon DSP-408 C1 R2

Profibus DP selon Fluid Power Technology P1

CAN J1939 (sur demande) J1

Fonction
Amplificateur
Régulateur avec signal de valeur de courant réelle (0 … 20 mA / 4 … 20 mA)
Régulateur avec signal de valeur de tension réelle (0 … 10 V)

Matière des joints NBR
FKM (Viton)
D1

Commande manuelle de secours

Indice de changement (modifié par l’usine)

2.6-541

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Etrangleur proportionnel avec électro- Pression de service pmax = 350 bar
Construction nique intégrée Débit volumétrique Qmax = 32 l/min
Fixation maximal
Grandeur nominale A action directe Sens d’écoulement 1→2
Actionnement Débit de fuite max. 50 cm3/min à 350 bar
Température Construction cartouche à visser Palier de débit QN = 6,3; 10; 25 l/min
d’ambiance volumétrique nominal avec 10 bar perte de charge de la valve
M22 x 1,5 selon norme ISO 7789 Hystérèse ≤8%
Poids Fluide Huiles minérales, autres sur demande
MTTFd Electro-aimant proportionnel Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température -25…+70 °C (NBR)
-20…+65 °C fluide -20…+70 °C (FKM)
La limite supérieure de température est Degré de pollution Classe 18 / 16 / 13
une valeur indicative pour des utilisa- Filtration Filtration recommandée ß 6…10 ≥ 75,
tions typiques, elle peut être inférieure voir feuille 1.0-50
ou supérieure selon le cas précis.
L'électronique de la valve limite la
puissance en cas de dépassement de la
température de celle-ci. Des données
complémentaires se trouventen à la
fiche d'instruction de service «DSV».

1,0 kg

150 années

www.wandfluh.com Illustrations indicatives Modifications réservées 2/6 Edition: 20 47 2.6-541F
