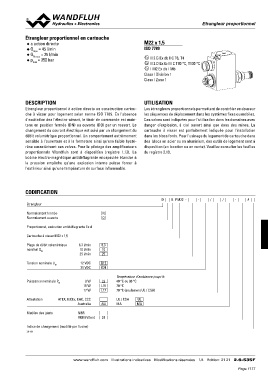

Etrangleur proportionnel en cartouche EEttrraanngglleeuurr pprrooppoorrttiioonnnneell
◆ a action directe
pQQmmNaamxxa==x =3455205l/bml/amirnin M22 x 1,5
◆
◆ ISO 7789
◆
x II 2 G Ex db IIC T6, T4
x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

DESCRIPTION UTILISATION

Etrangleur proportionnel à action directe en construction cartou- Les étrangleurs proportionnels permettent de contrôler en douceur
che à visser pour logement selon norme ISO 7789. En l'absence les séquences de déplacement dans les systèmes fixes ou mobiles.
d'excitation des l'électro-aimant, le tiroir de commande est main- Ces valves sont indiquées pour l’utilisation dans les domaines avec
tenu en position fermée (DN) ou ouverte (DO) par un ressort. Le danger d’explosion, à ciel ouvert ainsi que dans des mines. La
changement du courant électrique est suivi par un changement du cartouche à visser est parfaitement indiquée pour l'installation
débit volumétrique proportionnel. Un comportement extrêmement dans les blocs forés. Pour l'usinage du logement de cartouche dans
sensible à l’ouverture et à la fermeture ainsi qu’une faible hysté- des blocs en acier ou en aluminium, des outils de logement sont à
rèse caractérisent ces valves. Pour le pilotage des amplificateurs disposition (en location ou en vente). Veuillez consulter les feuilles
proportionnels Wandfluh sont à disposition (registre 1.13). La du registre 2.13.
bobine électro-magnétique antidéflagrante encapsulée étanche à
la pression empêche qu'une explosion interne puisse forcer à
l'extérieur ainsi qu'une température de surface inflammable.

CODIFICATION D B PM22 - - / / - #

Etrangleur

Normalement fermée N
Normalement ouverte O

Proportionnel, exécution antidéflagrante Ex d

Cartouche à visser M22 x 1,5

Plage de débit volumétrique 6,3 l/min 6,3
nominal QN 10 l/min 10
25 l/min 25

Tension nominale UN 12 VDC G12
24 VDC G24

Puissance nominale PN Température d’ambiance jusqu’à:
9 W L9 40 °C ou 90 °C

15 W L15 70 °C

17 W L17 70 °C (seulement UL / CSA)

Attestation ATEX, IECEx, EAC, CCC UL / CSA UL

Australia AU MA MA

Matière des joints NBR
FKM (Viton)
D1

Indice de changement (modifié par l’usine)

2.6-535

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 21 2.6-535F
