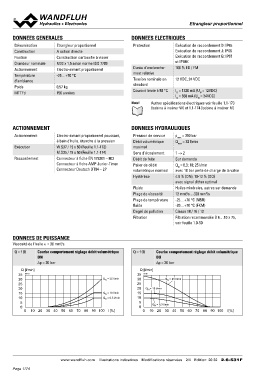

EEttrraanngglleeuurr pprrooppoorrttiioonnnneell

DONNEES GENERALES DONNEES ELECTRIQUES

Dénomination Etrangleur proportionnel Protection Exécution de raccordement D: IP65
Construction A action directe
Fixation Construction cartouche à visser Exécution de raccordement J: IP66
Grandeur nominale M22 x 1,5 selon norme ISO 7789
Actionnement Electro­aimant proportionnel Exécution de raccordement G: IP67
Température ­25…+70 °C
d’ambiance et IP69K
Poids 0,57 kg
MTTFd 150 années Durée d’enclenche­ 100 % ED / FM

ment relative

Tension nominale en 12 VDC, 24 VDC

standard

Courant limite à 50 °C IG = 1320 mA (UN = 12VDC)
IG = 660 mA (UN = 24VDC)

Note! Autres spécifications électriques voir feuille 1.1­173
(bobine à insérer W) et 1.1­174 (bobine à insérer M)

ACTIONNEMENT DONNEES HYDRAULIQUES

Actionnement Electro­aimant proportionnel poussant, Pression de service pmax = 350 bar
à bain d’huile, étanche à la pression Débit volumétrique Qmax = 32 l/min
Exécution maximal
W.S37 / 19 x 50 (Feuille 1.1­173) Sens d’écoulement 1→2
Raccordement M.S35 / 19 x 50 (Feuille 1.1­174) Débit de fuite Sur demande
Palier de débit QN = 6,3; 10; 25 l/min
Connecteur à fiche EN 175301 – 803 volumétrique nominal avec 10 bar perte de charge de la valve
Connecteur à fiche AMP Junior­Timer Hystérèse ≤ 8 % (DN); 10­12 % (DO)
Connecteur Deutsch DT04 – 2P avec signal dither optimal
Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température ­25…+70 °C (NBR)
fluide ­20…+70 °C (FKM)
Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0­50

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

Q = f (I) Courbe comportement réglage débit volumétrique Q = f (I) Courbe comportement réglage débit volumétrique
DN DO
∆p = 20 bar ∆p = 20 bar

Q [l/min] Q [l/min]

35 K0145_1 35 K1165
30 QN = 25 l/min
25 30 QN = 25 l/min
20
15 QN = 10 l/min 25
10 QN = 6,3 l/min
20 QN = 10 l/min
5 15
0
10
0 10 20 30 40 50 60 70 80 90 100 l [%]
5 QN = 6,3 l/min
0
0 10 20 30 40 50 60 70 80 90 100 l [%]

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 20 32 2.6-531F
